  • 开关矩阵

    SSM5000A系列

    SSM5000A

    频率范围

    9 kHz – 26.5 GHz

    输入端口数

    2/4

    输出端口数

    6/12/24

    SSM5000A

    SSM5000A

    Created with Pixso.

    产品简介

    专为高频测试设计，频率范围覆盖至惊人的26.5 GHz，满足高速信号切换需求。该系列开关矩阵最大支持4个输入端口与24个输出端口，灵活应对复杂测试场景。其内置简化的多端口校准算法，显著提升测试效率与精度。同时，SSM5000A系列支持USB、LAN及Direct Control多种通信方式，确保与各类测试设备无缝对接，是高频测试领域的理想选择。

    主要特性

    • 频率范围高达26.5 GHz
    • 最大输入端口数：4
    • 最大输出端口数：24
    • 支持简化的多端口校准算法

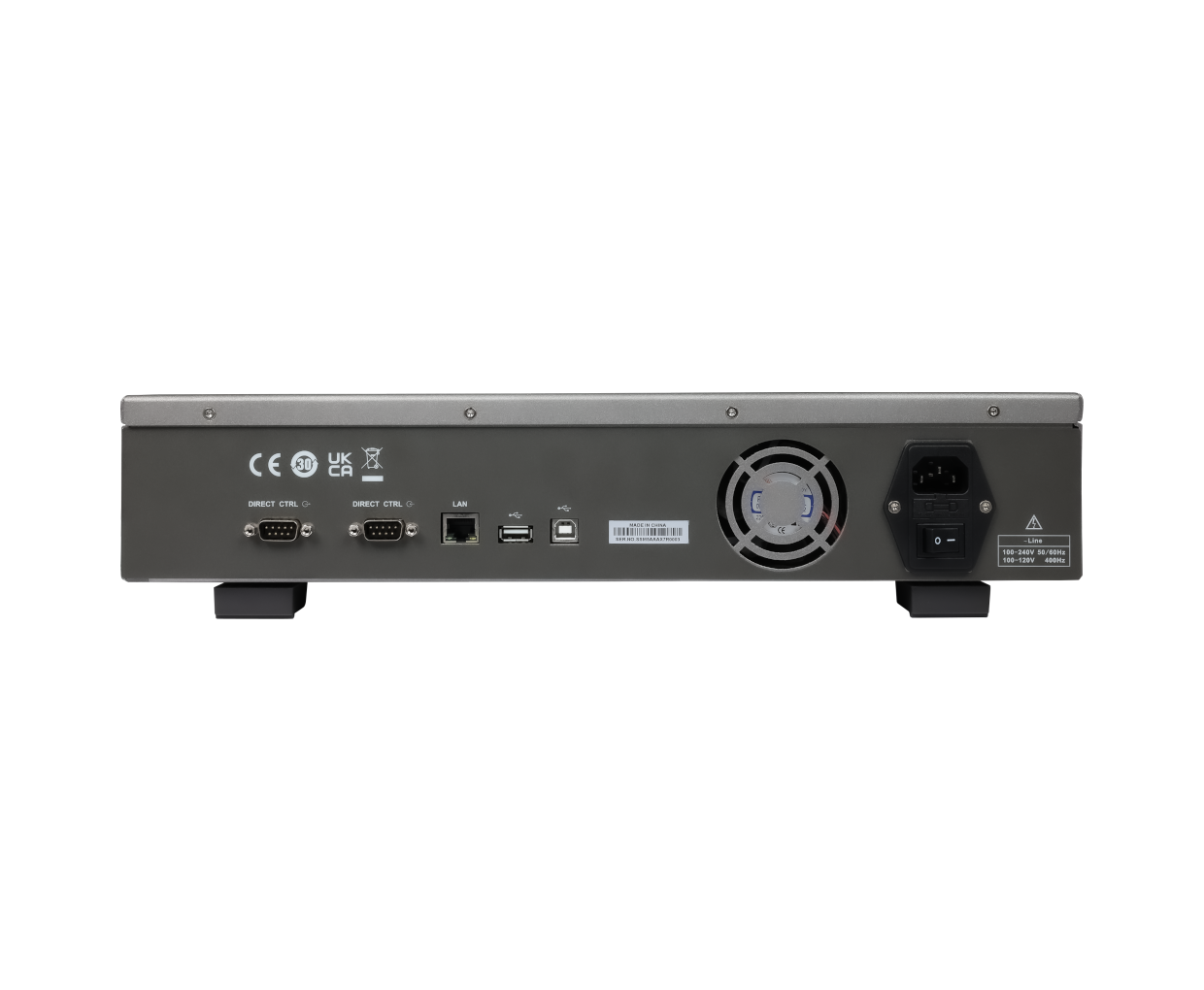

    • 支持USB，LAN，Direct Control通信方式

    产品优势

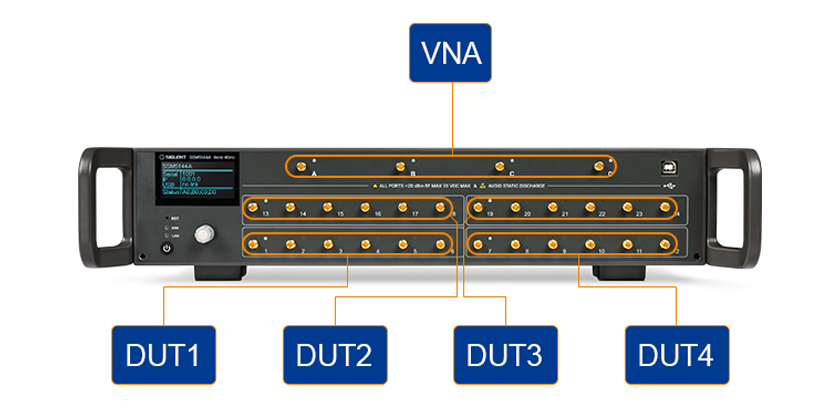

    网络分析仪测试端口扩展

    使用开关矩阵对网络分析仪的测试端口进行扩展，对多个器件的S参数进行测量，依据具体的测试需求可以将矩阵开关扩展成24个单端口，12个全2端口，8个全3端口，6个全4端口，4个全6端口，3个全8端口，2个全12端口，1个全24端口等。如图显示的是扩展成4个全6端口的情况，通过软件即可实现对DUT1，DUT2，DUT3，DUT4 四个器件进行测试，大大提高测试效率。

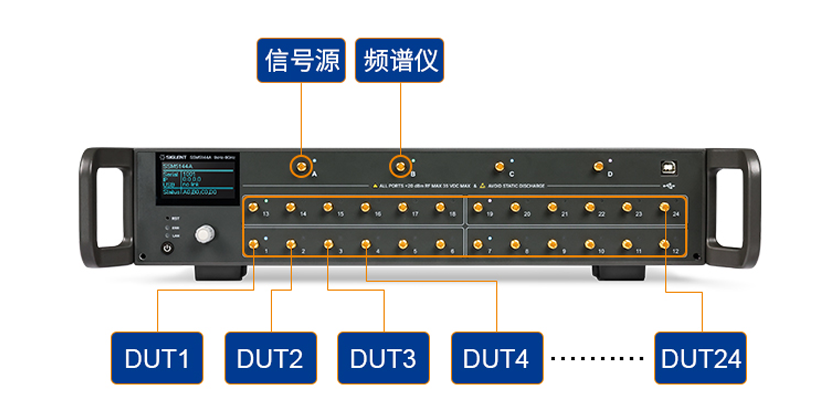

    信号源和频谱仪测试端口扩展

    使用开关矩阵搭配信号源和频谱仪，将信号源和频谱仪扩展到24个端口，可以用来对多个DUT进行发射和接收指标测试。当测试发射指标时，通过软件依次将开关切换到24个端口，此时即完成了对信号源的扩展；当测试接收指标时，同样可以通过软件依次将开关切换到24个端口，完成对频谱仪的扩展；通过引入矩阵开关可以大大减少对信号源和频谱仪的数量要求，节约成本，提高测试效率。

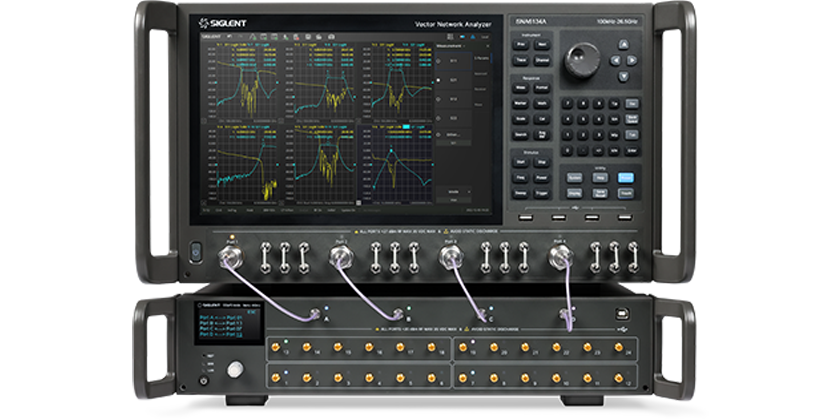

    轻松实现多端口测试需求

    频率高达26.5 GHz的开关矩阵SSM5000A系列专为多端口矢量网络分析仪测量、信号源和频谱仪等设备的测试端口数扩展而设计，可以与77779193永利产品系列结合使用。通过开关矩阵上的Direct Control接口可进一步扩展测试端口的数量，支持简化的多端口校准算法，可大大提高校准的效率，除支持SIGLENT仪器仪表外，也支持其它主流的仪器仪表产品，适配19英寸标准机箱，可广泛应用在天线，5G器件模块等多端口测试环境上。

    配置您的仪器

    产品型号

    加入对比 产品型号频率范围输入端口数输出端口数最大输入直流电压最大输入功率 价格
