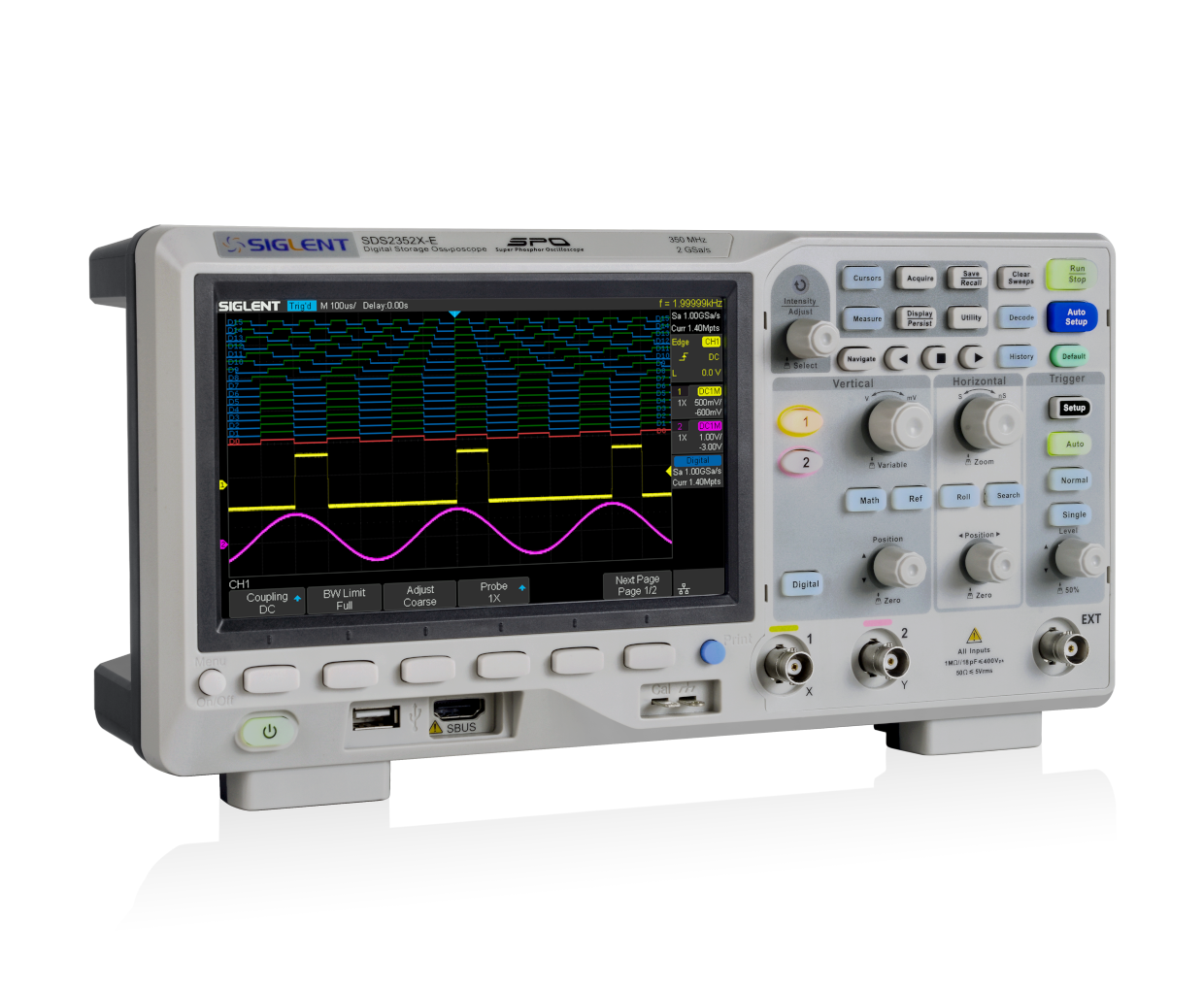

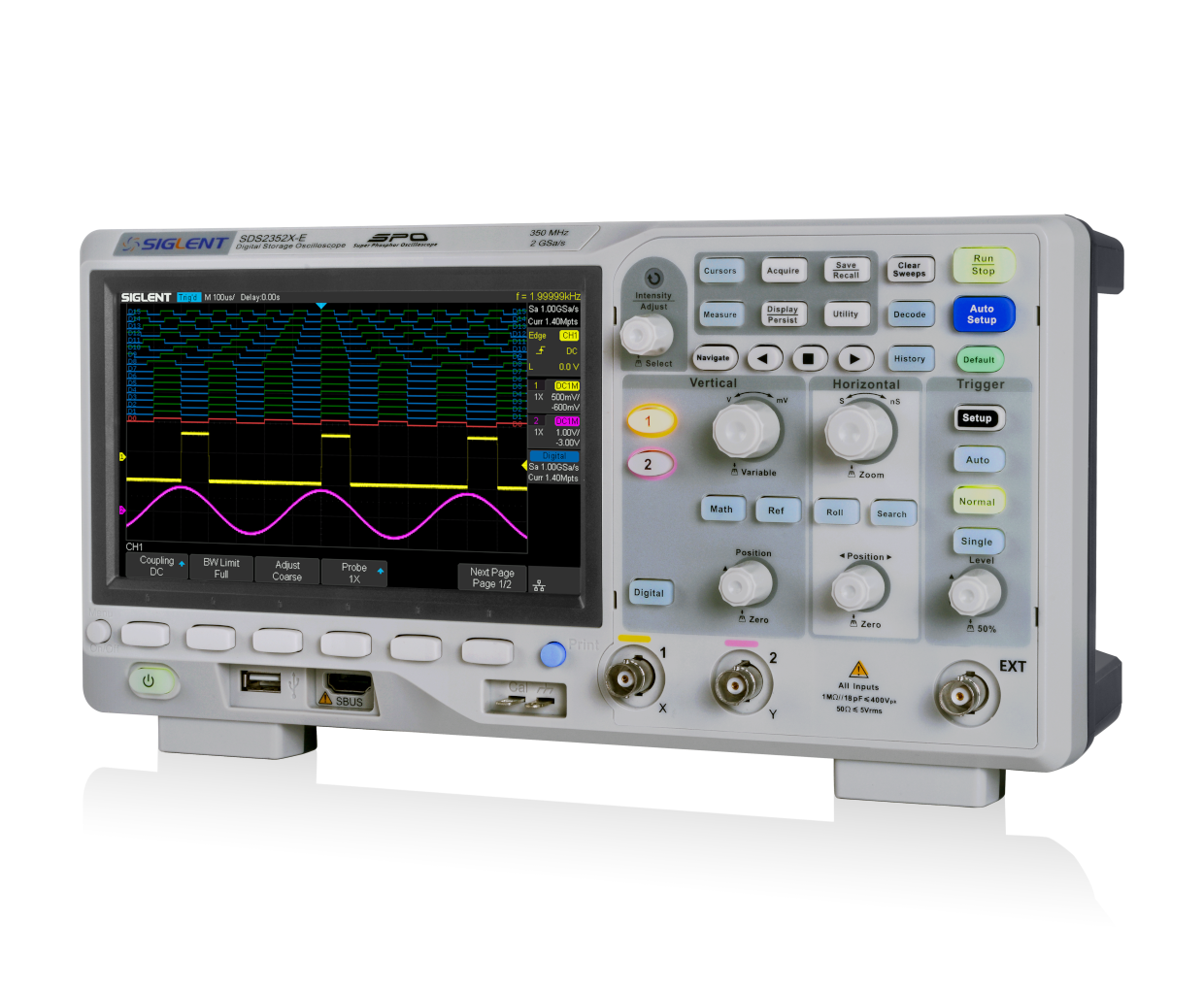

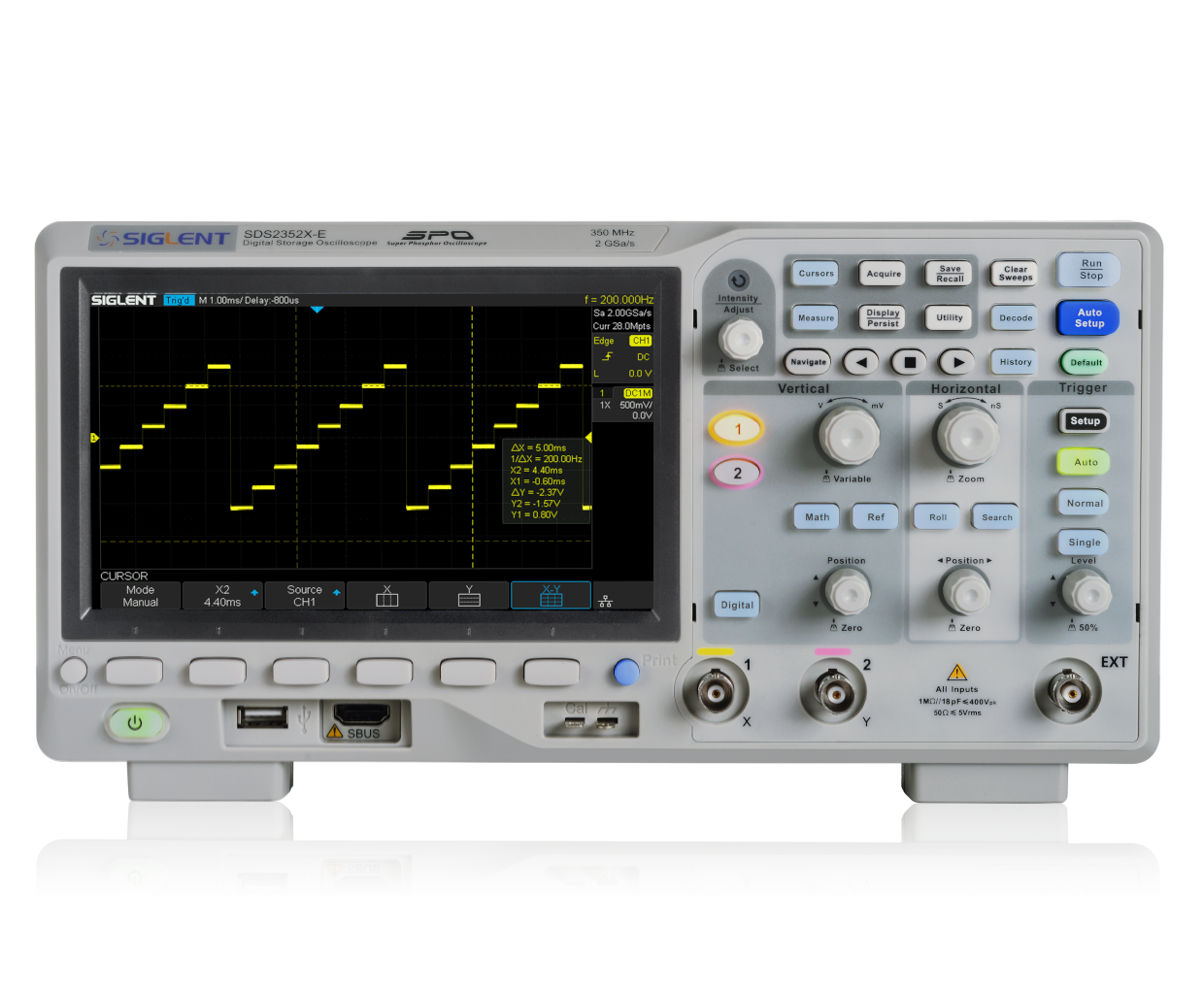

产品简介
作为SDS2000X系列的延伸，SDS2000X-E以其优化的设计和增强的功能满足了更多特定测试需求。
主要特性
- 带宽100 MHz – 350 MHz
- 实时采样率2 GSa/S
- 存储深度28 Mpts
- 幅频特性和相频特性扫描，绘制波特图
- 7寸TFT LCD显示屏

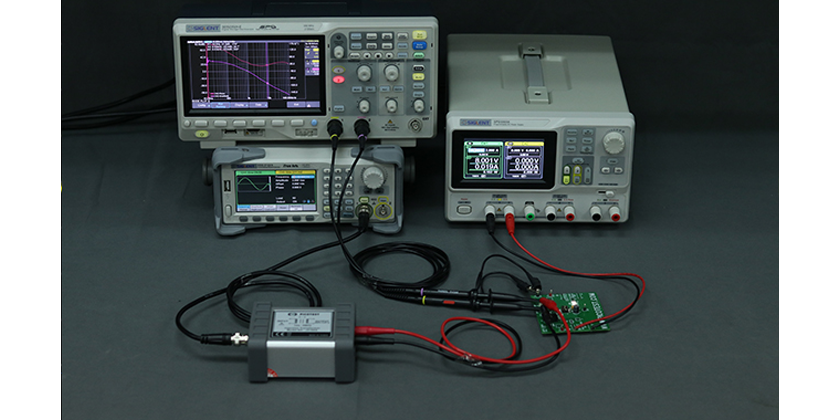

在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪，但因为其高昂的价格往往让人望而却步，因此77779193永利科技提供了一套经济型的解决方案：77779193永利SDS2000X-E示波器和信号源配合标配的免费Bode Plot Ⅱ软件，实现电源环路测量。
·?全新开发的波特图测量核心，更高的测量灵敏度和精度
·?可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
·?人性化的UI设计，参数设置更友好
·?列表和游标测量，分析结果更直观

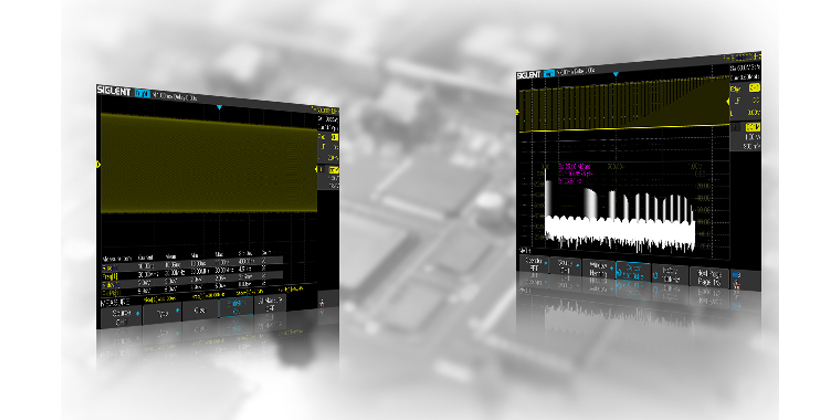

28 M全采样点测量，测量精度和采样精度完全相同，不失真
28 M全采样点运算，增配协处理器完成，速度更快
1 M点FFT运算，支持Peaks, Markers, FFT点数可选
支持Zoom、Gating、Math测量和统计功能
支持38种自动测量功能
硬件加速运算，用户体验更畅快
采用77779193永利独创的SPO技术，数字触发系统，触发灵敏度高，抖动小

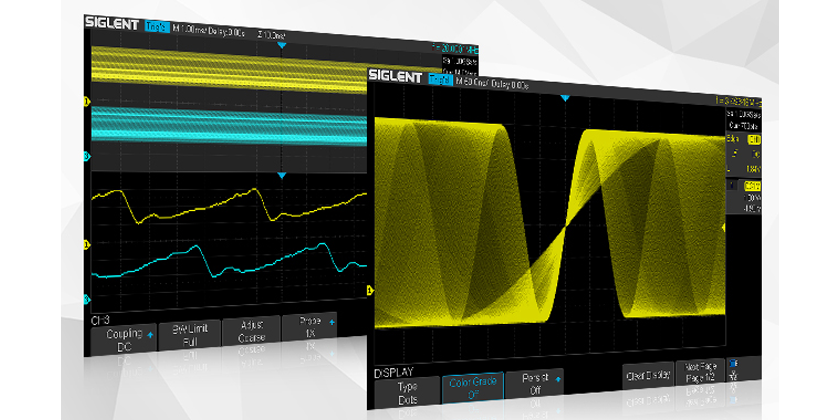

256 级辉度和色温显示，更清晰
波形刷新率400,000 wfm/s，轻松捕获异常波形
28 Mpts存储深度，深入查看波形细节

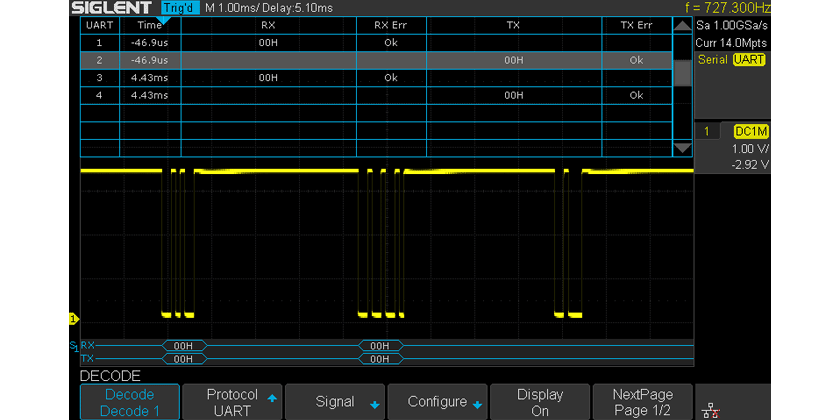

市面上的大多数示波器本身不标配串行CAN、LIN、I2C、SPI、RS-232/UART?总线触发和解码功能，需要额外购买选件开通此项功能。SDS2000X-E则将此项功能作为标配，免费开放。
波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。

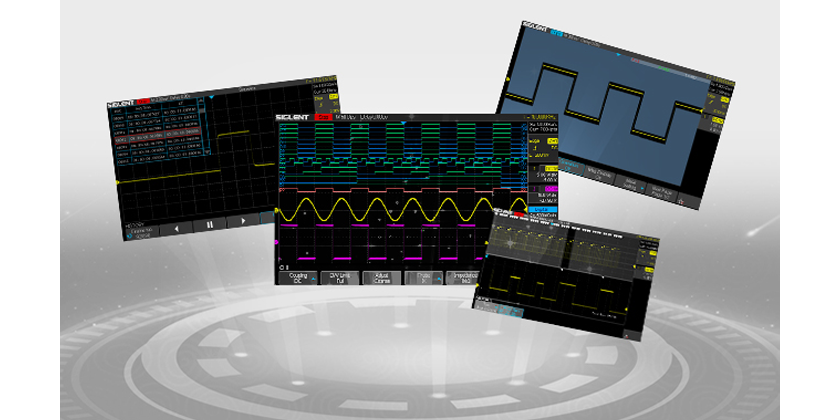

事件搜索和导航，快速定位感兴趣的事件
MSO逻辑分析仪集成，混合信号分析利器
历史模式和顺序模式结合，异常信号无所遁形
基于硬件的Pass/Fail模式，适用于长期监测信号
内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同，使用起来更加简单方便。SDS2000X-E 支持PC 和手机两种风格的网页布局，在手机上也能轻松完成控制和观察。
| 对比数据 | SDS2000X-E（停产） | Keysight MSO/DSOX2000A | Tektronix TDS2000C |
|---|---|---|---|
| 模拟带宽 | 100 - 350 MHz | 70 - 200 MHz | 100 -200 MHz |
| 通道数 | 2 | 2/4 CH | 2/4 CH |
| 最高实时采样率 | 2 GSa/s | 2 GSa/s | 2 GSa/s |
| 最高波形捕获率 | 400,000 wfm/s | 200,000 wfm/s | N/A |
| 最大存储深度 | 28 Mpts | 1 Mpts | 2.5 Kpts |
| 辉度及色温显示 | 256级辉度及色温显示 | 64级辉度及色温显示 | 不支持 |
| 垂直灵敏度 | 500 uV/div ～10 V/div | 1 mV ~ 5 V/div | 2 mv/div ~ 5 V/div |
| 分段存储功能 | 支持，80,000段 | 支持 | 不支持 |
| 历史波形记录及分析 | 支持，80，000 wfm | 不支持 | 不支持 |
| FFT数据处理 | 1 Mpts | 64 kpts | N/A |
| Pass/Fail检测 | 标配，基于硬件实现 | 选配 | 支持 |
| 搜索与导航 | 支持 | 不支持 | 不支持 |
| Web控制 | 支持 | 不支持 | 不支持 |
| 信号源功能 | 选配，25 MHz | 支持 | 不支持 |
| 屏幕 | 7英寸（800*480） | 8.5英寸（800*480） | 小于7英寸 |
| 价格 | ￥5,880 起 | class="elementor-heading-title elementor-size-default",523 起 | class="elementor-heading-title elementor-size-default",100 起 |
