    当前位置: 首页 / 产品中心

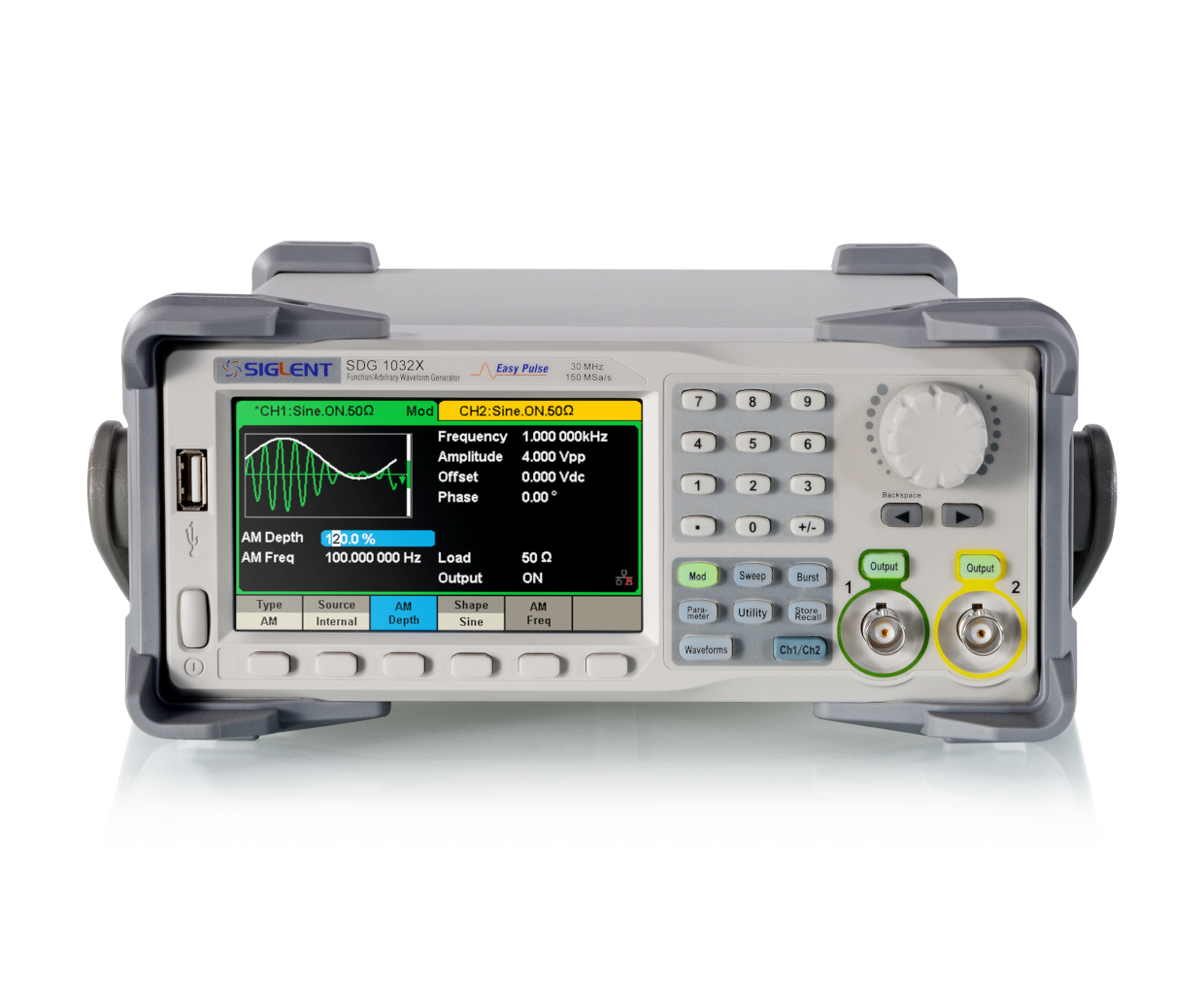

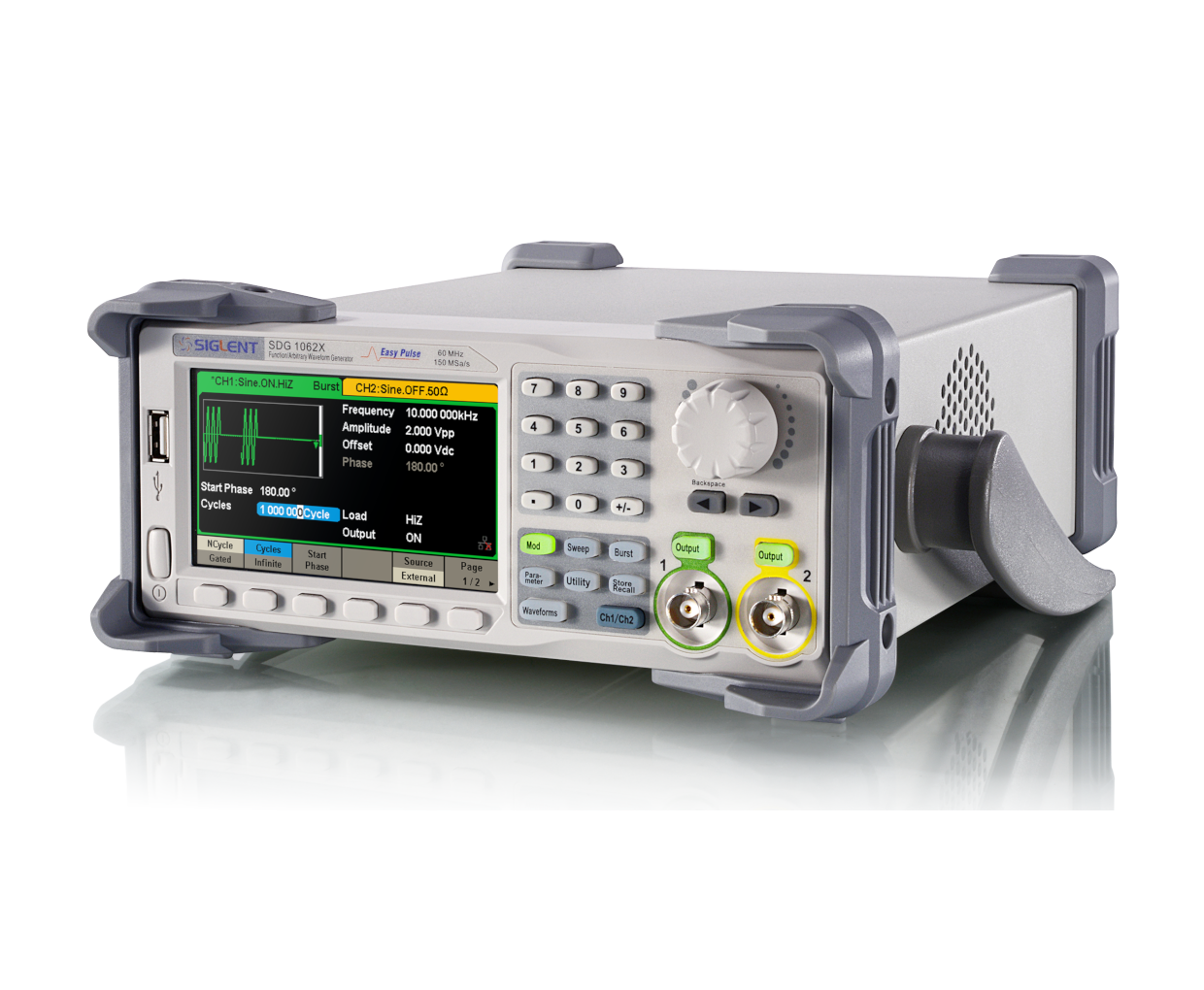

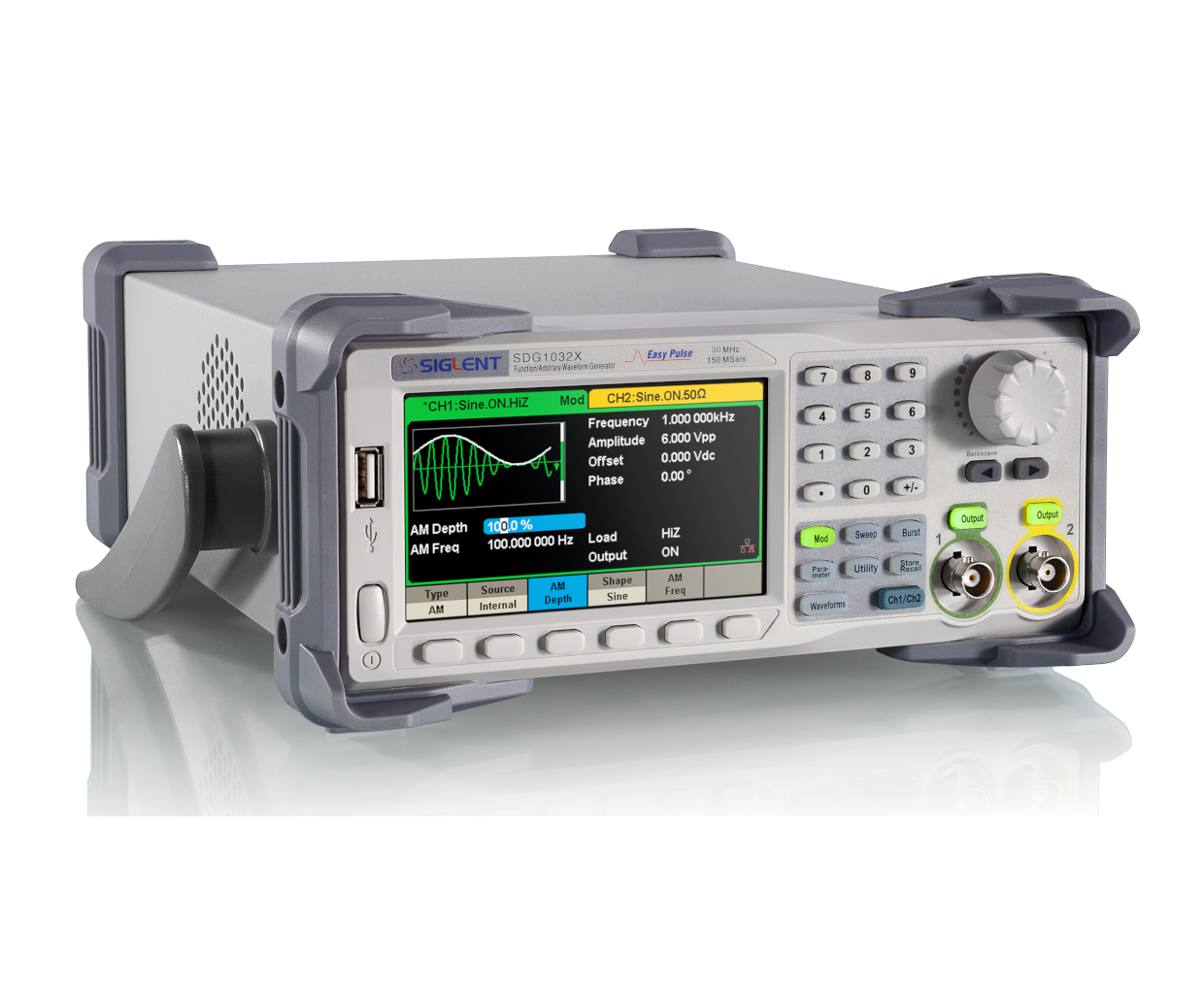

    SDG1000X系列函数/任意波形发生器
    主要特性
    • 等性能双通道。正弦波、方波最大输出频率60 MHz
    • 150 MSa/s采样率,14 bit垂直分辨率
    • 逐点输出任意波,波形长度2pts~16 kpts
    • 脉冲上升/下降时间可调,脉宽精细可调
    • 复杂信号合成能力
    • 4.3 英寸显示屏
    ×

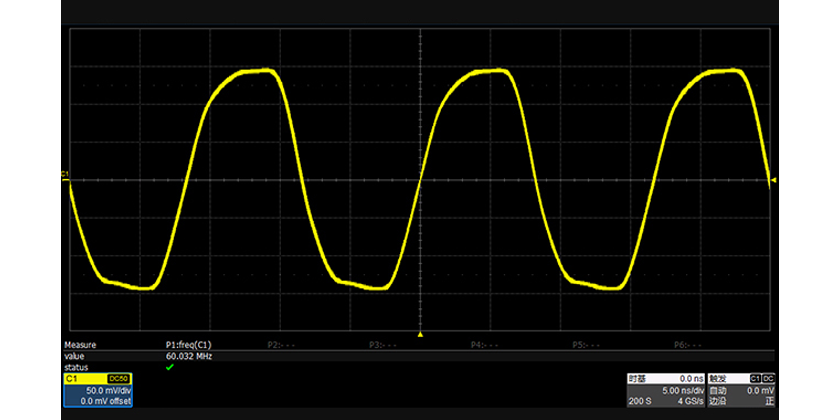

    高性能方波
    SDG1000X使用了专门的方波产生电路打破了60 MHz的通道带宽限制,获得了高性能方波。

    · SDG1000X系列的带宽是60 MHz,却拥有 60 MHz高性能方波
    · 上升/下降时间低于4.2 ns
    · 方波具有与脉冲波一致的抖动性能
    高性能方波
    SDG1000X使用了专门的方波产生电路打破了60 MHz的通道带宽限制,获得了高性能方波。

    · SDG1000X系列的带宽是60 MHz,却拥有 60 MHz高性能方波
    · 上升/下降时间低于4.2 ns
    · 方波具有与脉冲波一致的抖动性能

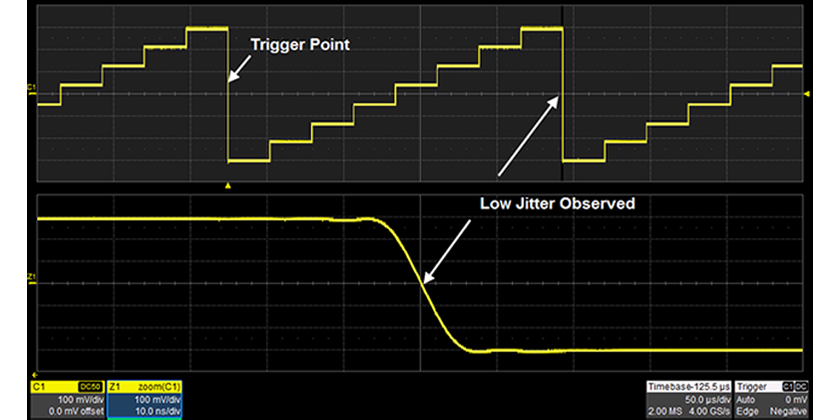

    创新的 EasyPulse 技术
    DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系,将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷;产生低抖动的方波和脉冲信号,此外还具有以下优势:

    · 脉冲频率最高可达12.5 MHz
    · 上升和下降时间分别可设置最快可达16.8 ns
    · 脉宽精细可调,最小可达32.6 ns
    · 占空比低至0.001%
    · 低抖动
    创新的 EasyPulse 技术
    DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系,将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷;产生低抖动的方波和脉冲信号,此外还具有以下优势:

    · 脉冲频率最高可达12.5 MHz
    · 上升和下降时间分别可设置最快可达16.8 ns
    · 脉宽精细可调,最小可达32.6 ns
    · 占空比低至0.001%
    · 低抖动

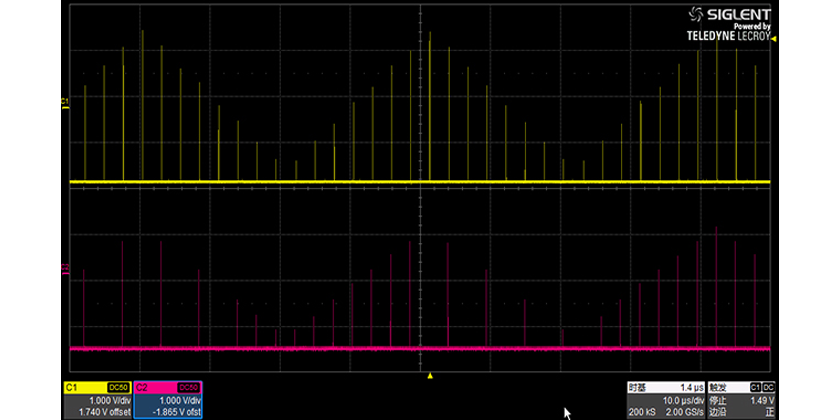

    TrueArb 波形技术
    使用了创新的 TrueArb 技术,可克服 DDS 技术产生的抖动和失真。因为 TrueArb 采用逐点输出技术,不会遗漏任何波形信息,同时还具体以下优势:

    · 16 kpts的波形长度,波形细节更精细
    · 14 bit的垂直分辨率,信号保真度更高
    · 配合标配的 EasyWave 上位机软件,可生成和输出客户所需要的信号
    TrueArb 波形技术
    使用了创新的 TrueArb 技术,可克服 DDS 技术产生的抖动和失真。因为 TrueArb 采用逐点输出技术,不会遗漏任何波形信息,同时还具体以下优势:

    · 16 kpts的波形长度,波形细节更精细
    · 14 bit的垂直分辨率,信号保真度更高
    · 配合标配的 EasyWave 上位机软件,可生成和输出客户所需要的信号

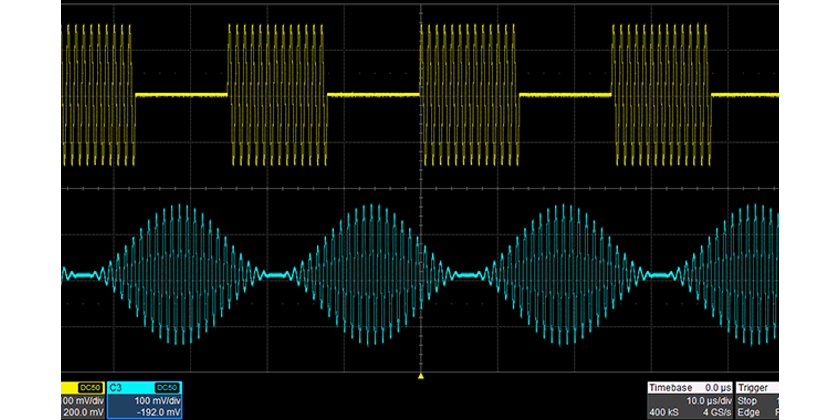

    复杂信号生成能力
    SDG1000X具有强大的波形生成能力。可以完成各种信号调制,波形扫描,猝发输出以及信号合成。支持内部、外部和手动等触发源。

    · 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
    · 支持线性和对数的扫频方式。
    · 支持”N循环“和“门控”脉冲串猝发方式
    · 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
    · 谐波功能可以模拟信号的合成过程
    复杂信号生成能力
    SDG1000X具有强大的波形生成能力。可以完成各种信号调制,波形扫描,猝发输出以及信号合成。支持内部、外部和手动等触发源。

    · 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
    · 支持线性和对数的扫频方式。
    · 支持”N循环“和“门控”脉冲串猝发方式
    · 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
    · 谐波功能可以模拟信号的合成过程

    规格参数
    带宽 25 MHz、30 MHz、60 MHz
    采样率 150 MSa/s
    通道数 2
    任意波长度 16 Kpts
    频率分辨率 1 μHz
    垂直分辨率 14 bit
    波形 正弦波、方波、三角波、脉冲波、高斯白噪声、196种任意函数波形
    最大输出幅度 ±10 V
    尺寸 宽×高×深=260.3 mm×107.2 mm×295.7 mm

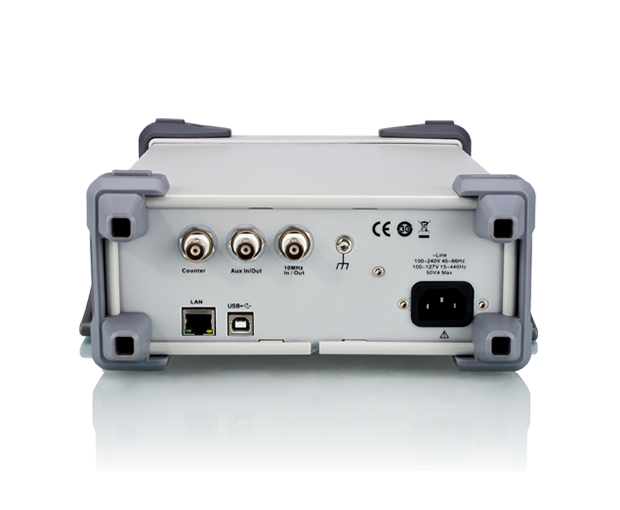

    接口 标准 : USB Host, USB Device、LAN
    选件 : GPIB (USB-GPIB 适配器 )
    调制功能 AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst
    内置频率计 频率范围100 mHz ~ 200 MHz
    型号
    最高输出频率
    最高采样率
    垂直分辨率
    最大任意波长度
    通道数
    含税价
    SDG1062X
    60 MHz
    150 MSa/s
    14 bit
    16 kpts
    2
    ¥ 3,880
    SDG1032X
    30 MHz
    150 MSa/s
    14 bit
    16 kpts
    2
    ¥ 3,180
    SDG1022X
    25 MHz
    150 MSa/s
    14 bit
    16 kpts
    2
    电商专卖产品
