手持频谱分析仪

SHA850A系列

SHA850A

频率范围

9 kHz~7.5 GHz

矢量网络分析范围

100 kHz~7.5 GHz

分辨率带宽

1 Hz

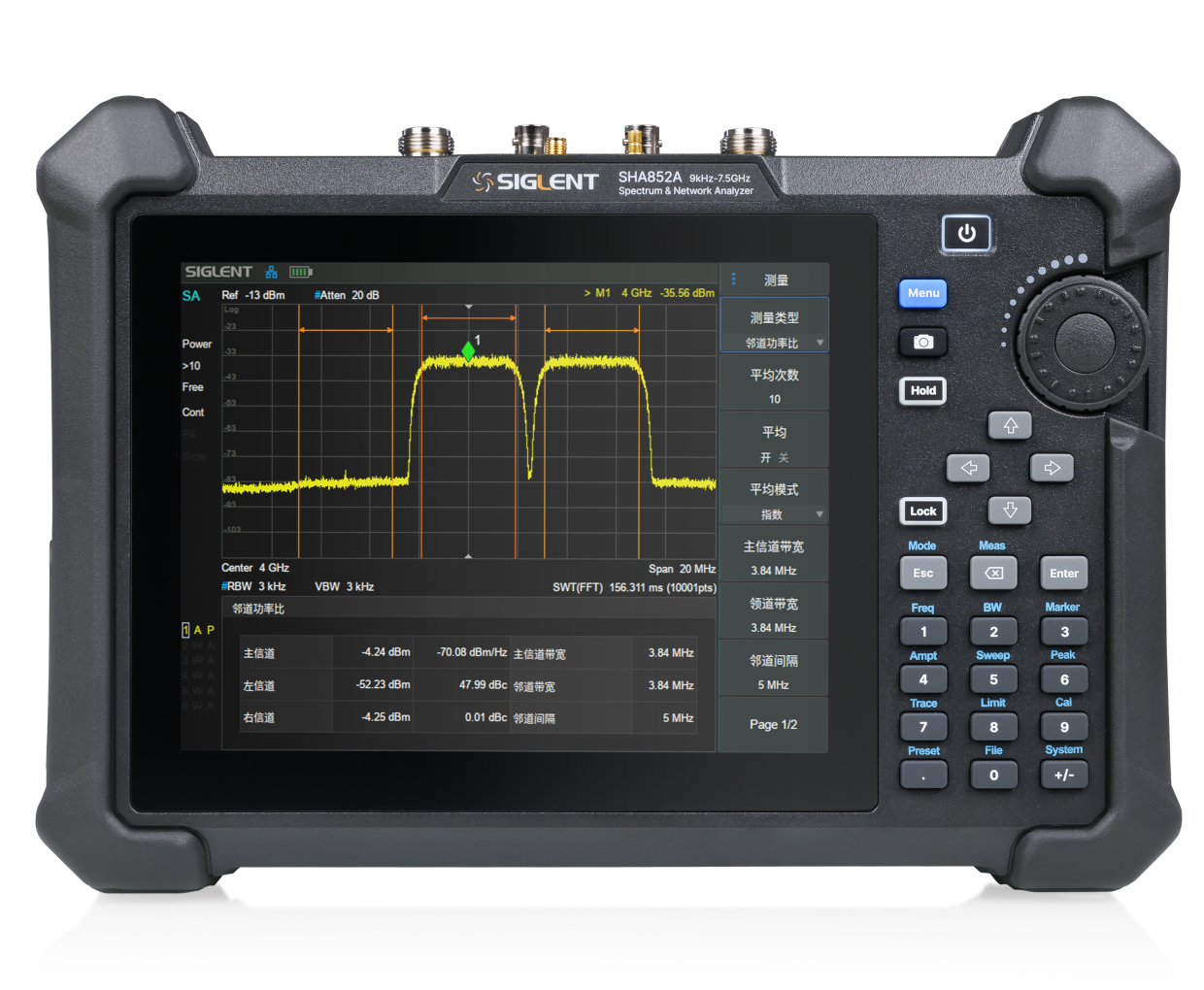

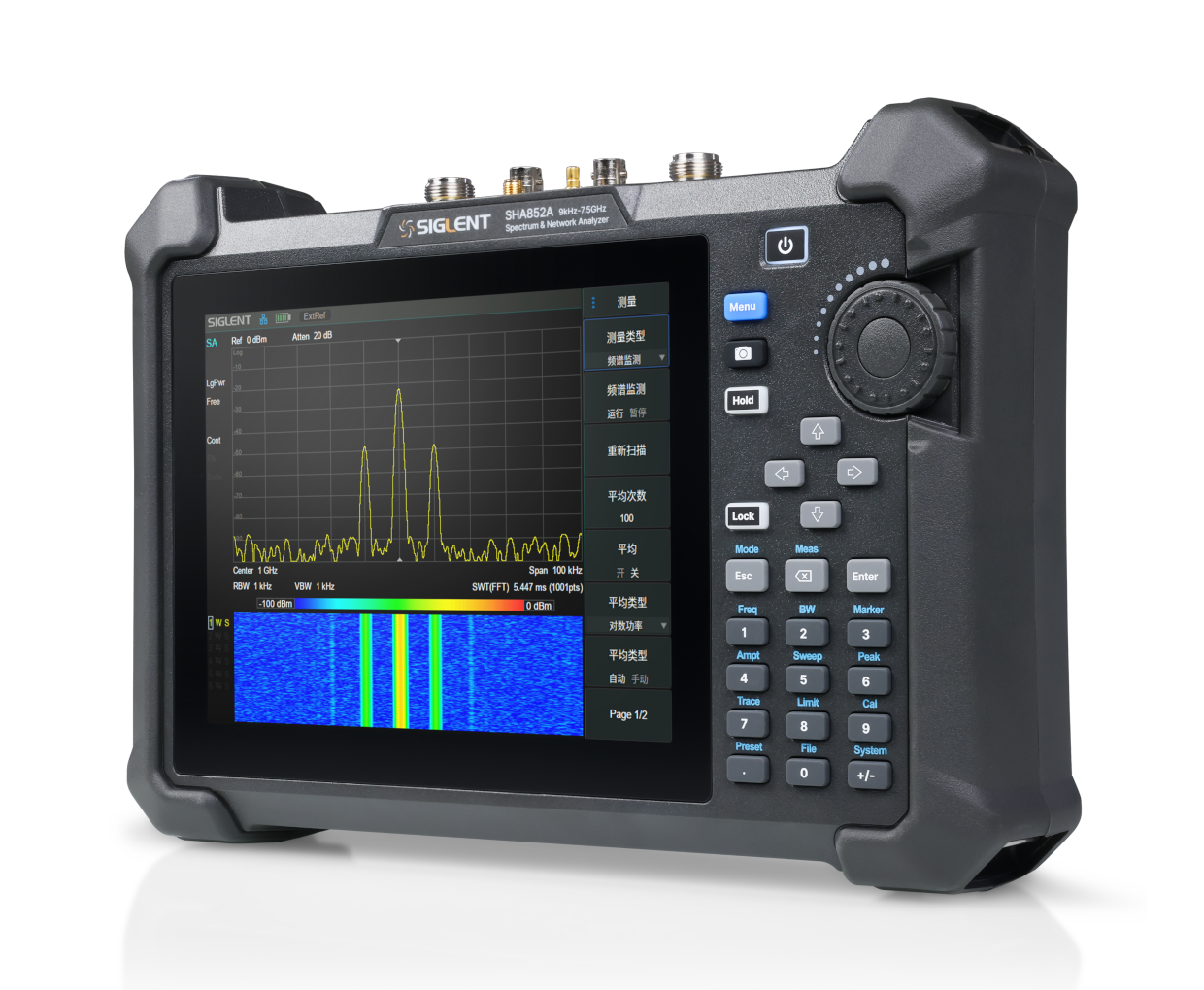

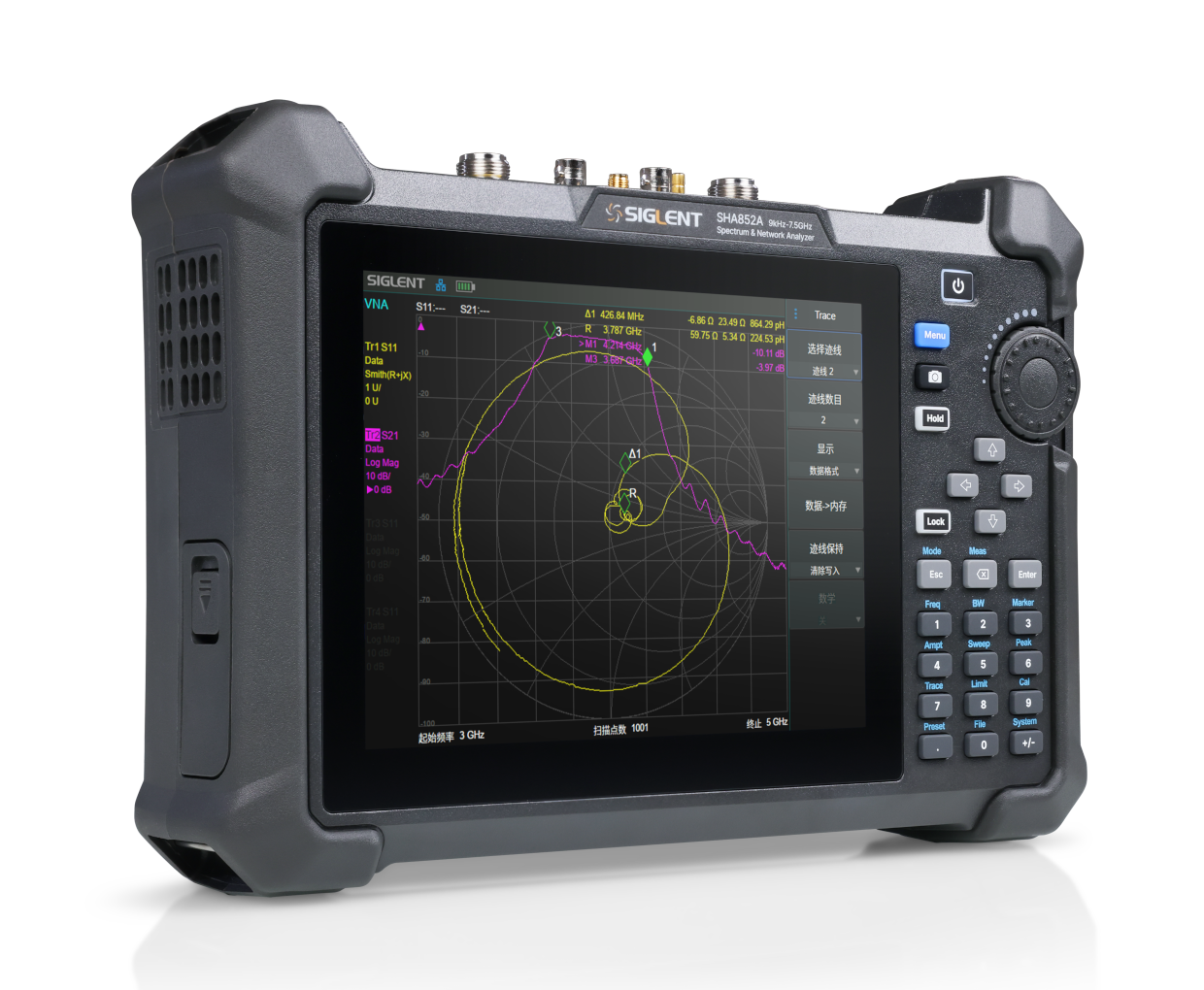

SHA850A

产品简介

SHA850A集频谱分析仪、矢量网络分析仪和电缆与天线测量功能于一体，其出色的性能与稳定性，使得在多种应用场景下都能发挥出色，是专业用户的可靠选择。

主要特性

频谱分析频率范围：9 kHz?–?3.6GHz /?7.5 GHz
天线和电缆测量频率范围：100 kHz?–?3.6GHz /?7.5 GHz
显示平均噪声电平?DANL?低于-165 dBm/Hz
单边带相位噪声低于-104 dBc/Hz，?1 GHz?偏移?10 kHz
全带宽独立信号源和前置放大器
典型工作时间?4?小时，净重3.2 kg

产品优势

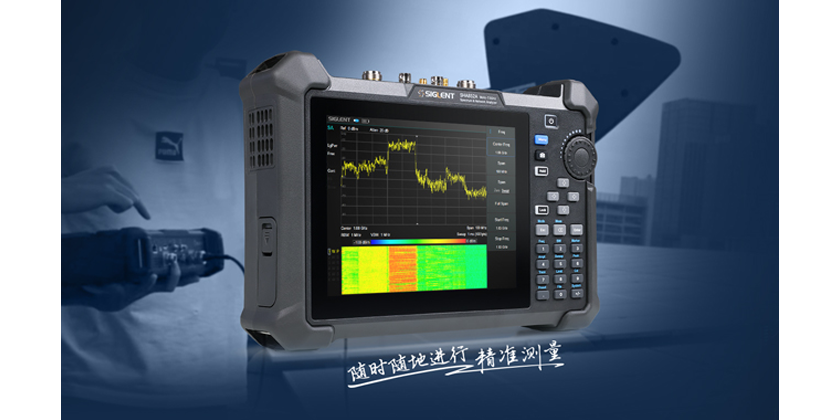

形态更轻盈，多场景适用

SHA850A系列手持式频谱分析仪频率范围 9 kHz~7.5 GHz，机身更轻盈，适合外出携带、手持操作，采用续航长达4小时的电池供电，并且可配置GPS定位功能，能满足各种场景下的现场测试，如通信基站，汽车OTA测试，频谱监测等。
采用高集成度设计，可进行信号频域分析，陆地移动电台，无线数据网络测量，线缆、天线、器件测试，EMI干扰等测试。并且其射频性能优异，DANL低至-165 dBc/Hz，可有效识别小信号，单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美台式频谱分析仪。

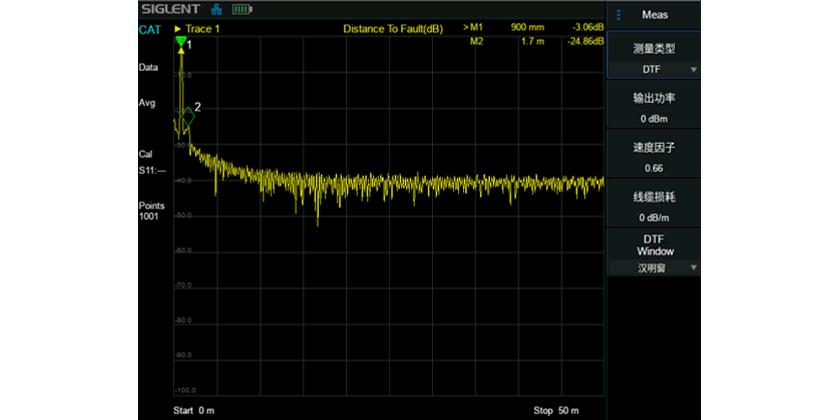

电缆和天线测试模式

电缆和天线分析仪模式下可测量的频率范围为100 kHz~3.6 GHz；
支持故障点距离（DTF）、时域反射计(TDR) 、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量功能。

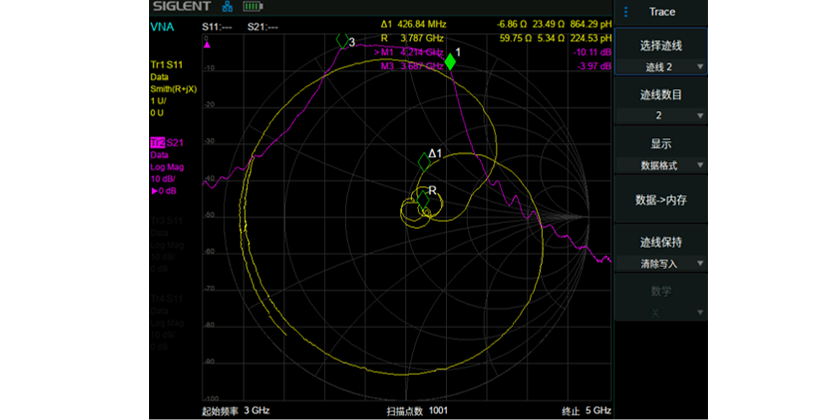

矢量网络分析模式

支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式。

产品参数

查看所有参数

配置您的仪器

选配

标配

产品型号

加入对比	产品型号	频率范围	最大实时带宽	相位噪声(典型值)	显示平均噪声电平（DANL）	矢量网络分析范围	端口数	频率分辨率	输出功率设置范围	动态范围	价格

资料下载

手册下载

软件、固件与其它

学习中心

应用文档

手册下载

软件、固件与其它

学习中心

应用文档

标配附件
选配附件
选件
相关下载

通用

产品

描述

USB数据线

USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线

仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SHA860(850)A-可充电锂电池

12V_AP_4A

AC-DC适配器，12V，4A（不含电源线）

SHA860(850)A-便携软包

SHA850A快速指南

仪器标配的快速指南。

通用

产品

描述

N-BNC-2L

N-BNC线缆， 2 GHz带宽

点击下载手册

N-N-6L

N-N线缆，6 GHz带宽，700 mm

点击下载手册

N-SMA-6L

N-SMA线缆，6 GHz带宽，700mm

点击下载手册

N-N-18L

N-N线缆，18 GHz带宽，1000 mm

点击下载手册

N-SMA-18L

N-SMA-18L同轴线缆，18 GHz带宽，1000 mm

点击下载手册

SMA-SMA-18L

SMA公头转SMA公头线缆，带宽18 GHz，1000 mm

点击下载手册

UkitSSA3X

反射电桥，1 MHz~2.5 GHz；2 x N(M)-N(M)

点击下载手册

SRF5030T

SRF5030T：3根磁场近场探头（5 mm，10 mm, 20 mm），1根电场近场探头（5 mm），频率范围：300 kHz ～ 3 GHz，分辨率 5 mm，10 mm, 20 mm, 适用于 EMI 辐射干扰和强度检测

F503FE

机械校准件, Open (F), Short (F), Match (F), Through (F-F), 50 Ω， 4.5 GHz

点击下载手册

F503ME

机械校准件, Open (M), Short (M), Match (M), Through (M-M), 50 Ω， 4.5 GHz

点击下载手册

F504FS

机械校准件, Open(F), Short(F), Match(F), Through(F-F), 50 Ω, 9 GHz

点击下载手册

F504MS

机械校准件, Open (M), Short (M), Match (M), Through (M-M), 50 Ω, 9 GHz

点击下载手册

F603FE

机械校准件；open(F), Short(F), Match(F,50), Through(F-F), 4.5GHz，3.5mm SMA接口，50欧姆

点击下载手册

F603ME

机械校准件；open(M), Short(M), Match(M,50), Through(M-M), 4.5Ghz，3.5mm SMA接口，50Ω校准件

点击下载手册

F604FS

机械校准件, Open(F), Short(F), Match(F), Through(F-F), 9 GHz, 3.5mm SMA接口，50Ω校准件

点击下载手册

F604MS

机械校准件, Open(M), Short(M), Match(M), Through(M-M), 9 GHz, 3.5mm SMA接口，50Ω校准件

点击下载手册

Y504FS

一体化校准件，N型 Open (F), short (F), Match/Load(F, 50 Ohms), Through (F-F ) DC – 9 GHz

点击下载手册

Y504MS

一体化校准件，N型 Open (M), short (M), Match/Load(M, 50 Ohms), Through (M-M ) DC – 9 GHz

点击下载手册

F504TS

机械校准件，N-type Open (M,F), Short (M,F), Match/Load (M,F 50 Ohms), Through (M-M, M-F, F-F), DC – 9 GHz

点击下载手册

F604TS

机械校准件，3.5 mm Open (M,F), Short (M,F), Match/Load (M,F 50 Ohms), Through (M-M, M-F, F-F)，50Ω校准件， DC – 9 GHz

点击下载手册

BAG-H2

便携软包

SHA860(850)A-可充电锂电池

12V_AP_4A

AC-DC适配器，12V，4A（不含电源线）

ANT-DA11

包含放大器手柄及10MHz ~ 200MHz天线
天线增益10dB(典型值)；驻波比＜1:1.9(典型值)；射频接口50Ω/N型，母

ANT-DA12

包含放大器手柄及200 MHz ~ 500 MHz天线
天线增益10dB(典型值)；驻波比＜1:1.9(典型值)；射频接口50Ω/N型，母

ANT-DA13

包含放大器手柄及500 MHz~8 GHz天线
天线增益10dB(典型值)；驻波比＜1:1.9(典型值)；射频接口50Ω/N型，母

ANT-GPS1

GPS外置天线，SMA公头，100 cm

S5000系列手持定向天线

S5000 系列手持定向天线，频率范围覆盖 10MHz~8GHz，携带运输方便、操作简单快捷，适合外携测量。

所有选件

产品

描述

SHA850-AMA

模拟调制分析套件： AM/FM/PM

SHA850-AMK

高级测量套件：
信道功率、邻道功率比、占用带宽、时域功率、载噪比、谐波分析，三阶交调分析，瀑布图

SHA850-BIAS

Bias直流偏置输出

SHA850-DMA

数字调制分析套件： ASK/FSK/PSK/MSK/QAM

SHA850-F2

SHA851A升级至SHA852A

SHA850-GPS

GPS接收机

SHA850-MAP

GPS定位记录(需要GPS接收机)

SHA850-SOR

独立信号源

SHA850-VNA

VNA分析仪
