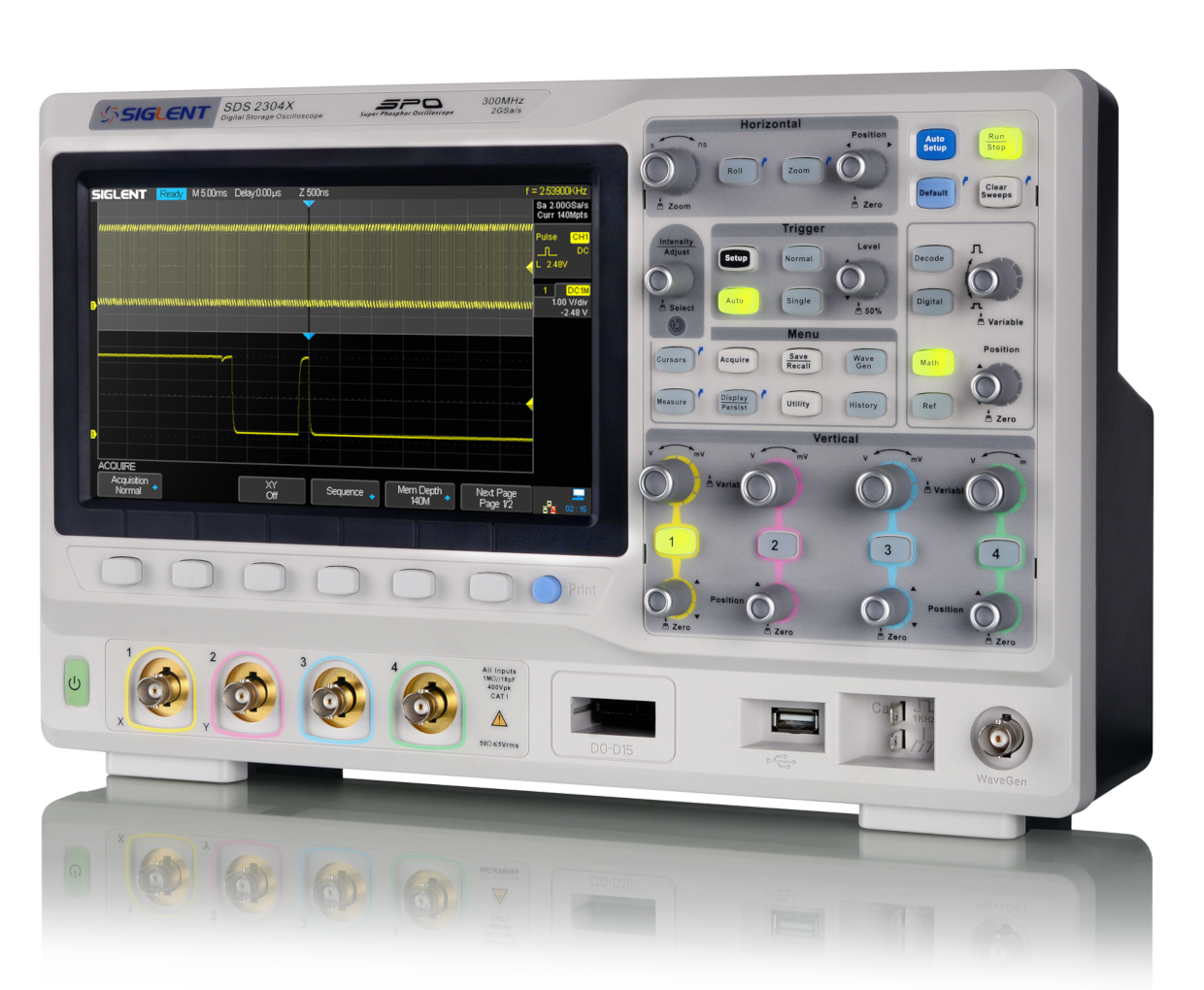

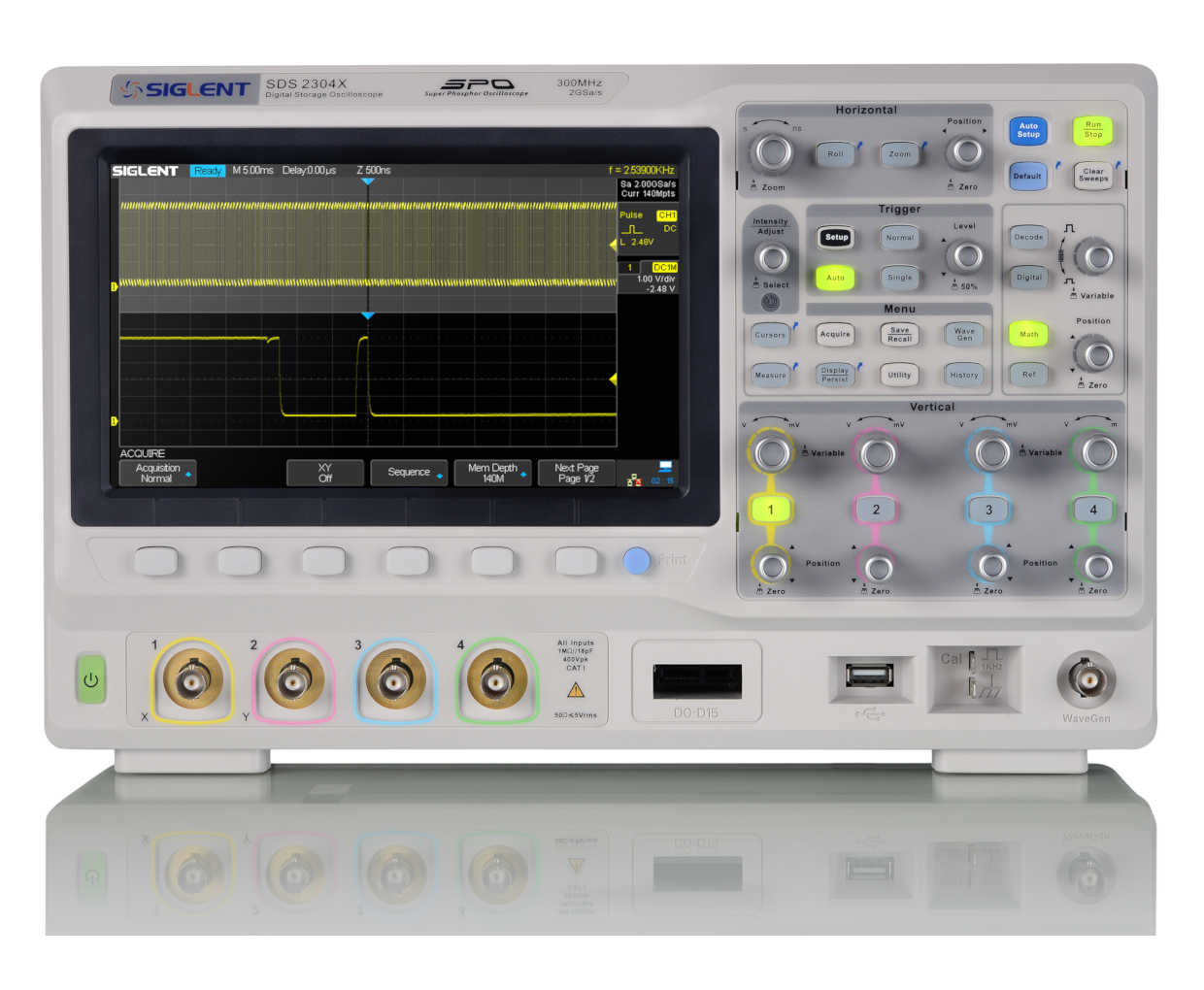

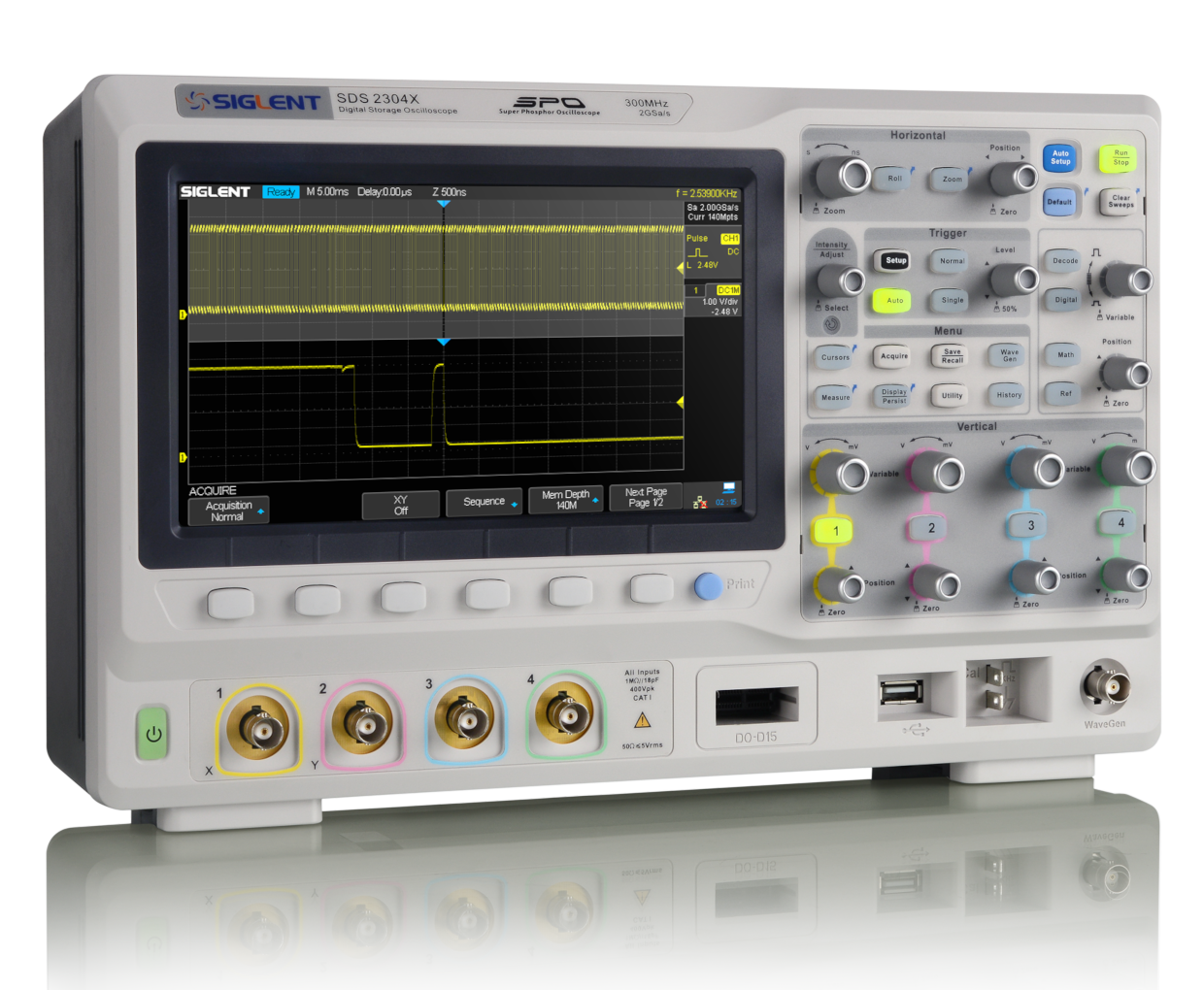

SDS2000X系列超级荧光示波器
主要特性
- 模拟带宽70 MHz，100 MHz，200 MHz，300 MHz
- 实时采样率最高2 GSa/s
- 存储深度可达140 Mpts
- 波形捕获率达140,000 wfm/s（正常模式）；500,000 wfm/s（Sequence模式）
×
创新的SPO架构
传统的数字示波器，波形数据处理、显示都在CPU中完成，CPU成为整个数据采集、处理和显示的瓶颈。基于SPO架构的SDS2000X系列智能示波器采用了SIGLENT自主创新的波形采集、图像处理引擎，利用FPGA完成波形的处理和显示，实现了
波形捕获率高达 500,000 帧/秒 - 使示波器能快速捕获到低概率事件
256级波形辉度等级及色温显示
数字触发 - 低抖动、高触发灵敏度
存储深度达 140 Mpts
利用这些特性，用户可快速发现偶发的毛刺和异常信号，查找出问题根源。
波形捕获率高达 500,000 帧/秒 - 使示波器能快速捕获到低概率事件
256级波形辉度等级及色温显示
数字触发 - 低抖动、高触发灵敏度
存储深度达 140 Mpts
利用这些特性，用户可快速发现偶发的毛刺和异常信号，查找出问题根源。
创新的SPO架构
传统的数字示波器，波形数据处理、显示都在CPU中完成，CPU成为整个数据采集、处理和显示的瓶颈。基于SPO架构的SDS2000X系列智能示波器采用了SIGLENT自主创新的波形采集、图像处理引擎，利用FPGA完成波形的处理和显示，实现了
波形捕获率高达 500,000 帧/秒 - 使示波器能快速捕获到低概率事件
256级波形辉度等级及色温显示
数字触发 - 低抖动、高触发灵敏度
存储深度达 140 Mpts
利用这些特性，用户可快速发现偶发的毛刺和异常信号，查找出问题根源。
波形捕获率高达 500,000 帧/秒 - 使示波器能快速捕获到低概率事件
256级波形辉度等级及色温显示
数字触发 - 低抖动、高触发灵敏度
存储深度达 140 Mpts
利用这些特性，用户可快速发现偶发的毛刺和异常信号，查找出问题根源。

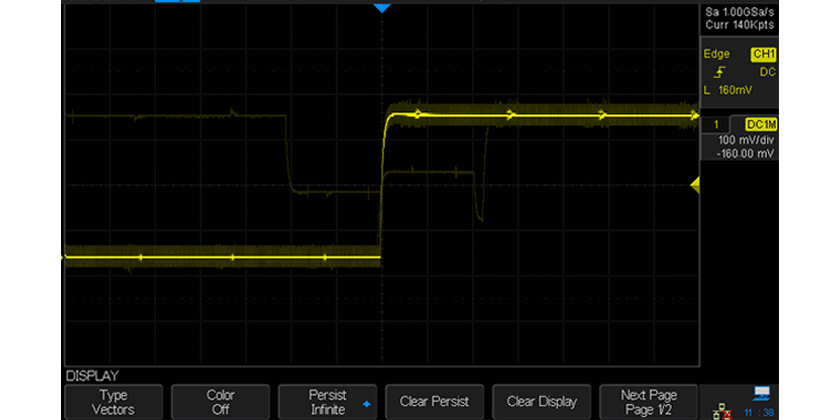

顺序模式(Sequence)
顺序模式将波形存储空间分成多段，每段空间存储一个触发。畲罂梢圆杉80,000 个触发事件，在Sequence周期内可最大限度地降低死区时间（小至2μs）, 提高对异常事件的捕获概率。
Sequence模式下采集的波形也可以通过历史模式（History）进行回放。
Sequence模式下采集的波形也可以通过历史模式（History）进行回放。
顺序模式(Sequence)
顺序模式将波形存储空间分成多段，每段空间存储一个触发帧，最大可以采集80,000 个触发事件，在Sequence周期内可最大限度地降低死区时间（小至2μs）, 提高对异常事件的捕获概率。
Sequence模式下采集的波形也可以通过历史模式（History）进行回放。
Sequence模式下采集的波形也可以通过历史模式（History）进行回放。

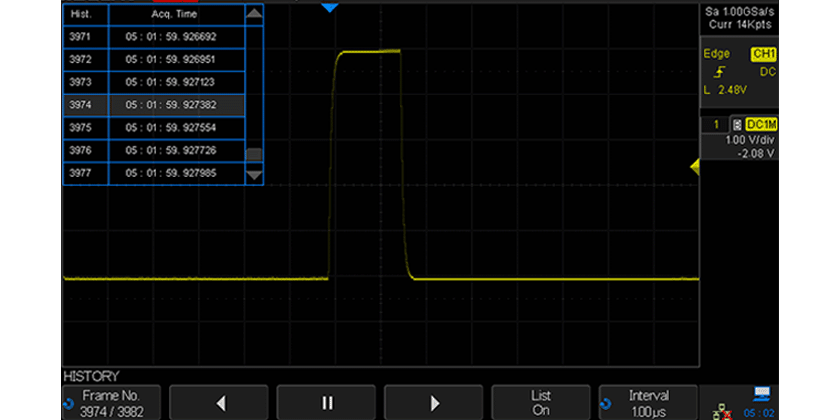

历史模式（History）
后台运行的历史模式最大可记录80,000 帧波形，并且可查看每帧波形的时间戳。
历史波形自动实时录制，随时可回放历史波形观察异常事件，并通过光标或测量参数快速定位问题来源。
按下面板上的“History”按键可以快速启动该功能。
历史波形自动实时录制，随时可回放历史波形观察异常事件，并通过光标或测量参数快速定位问题来源。
按下面板上的“History”按键可以快速启动该功能。
历史模式（History）
后台运行的历史模式最大可记录80,000 帧波形，并且可查看每帧波形的时间戳。
历史波形自动实时录制，随时可回放历史波形观察异常事件，并通过光标或测量参数快速定位问题来源。
按下面板上的“History”按键可以快速启动该功能。
历史波形自动实时录制，随时可回放历史波形观察异常事件，并通过光标或测量参数快速定位问题来源。
按下面板上的“History”按键可以快速启动该功能。
集成10种一键操作
把用户最常用的功能做成了一键操作，共计10种，分别为一键缩放，一键滚动，一键打。患嗷，一键测量，一键进入历史模式，一键恢复默认设置，一键光标，一键清除，一键自动捕获。
集成10种一键操作
把用户最常用的功能做成了一键操作，共计10种，分别为一键缩放，一键滚动，一键打。患嗷，一键测量，一键进入历史模式，一键恢复默认设置，一键光标，一键清除，一键自动捕获。

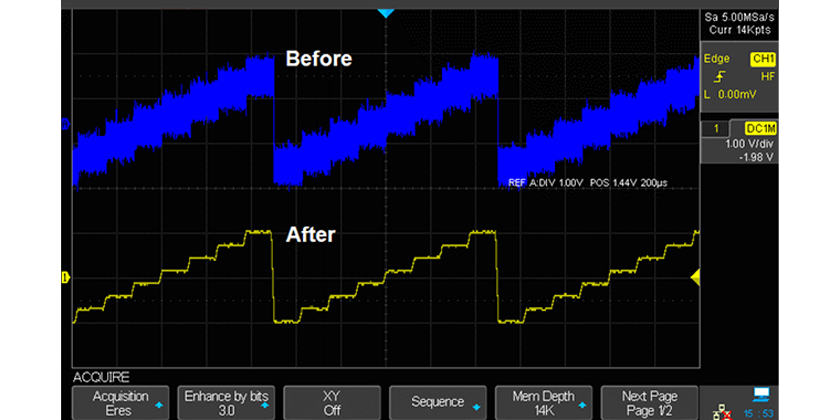

ERES 增强分辨率模式
ERES采集模式能有效提高信噪比，并且不像平均模式那样依赖于信号的周期性和触发点的稳定。
SDS2000X支持ERES 模式，等效分辨率可达 11 bit。
SDS2000X支持ERES 模式，等效分辨率可达 11 bit。
ERES 增强分辨率模式
ERES采集模式能有效提高信噪比，并且不像平均模式那样依赖于信号的周期性和触发点的稳定。
SDS2000X支持ERES 模式，等效分辨率可达 11 bit。
SDS2000X支持ERES 模式，等效分辨率可达 11 bit。
规格参数

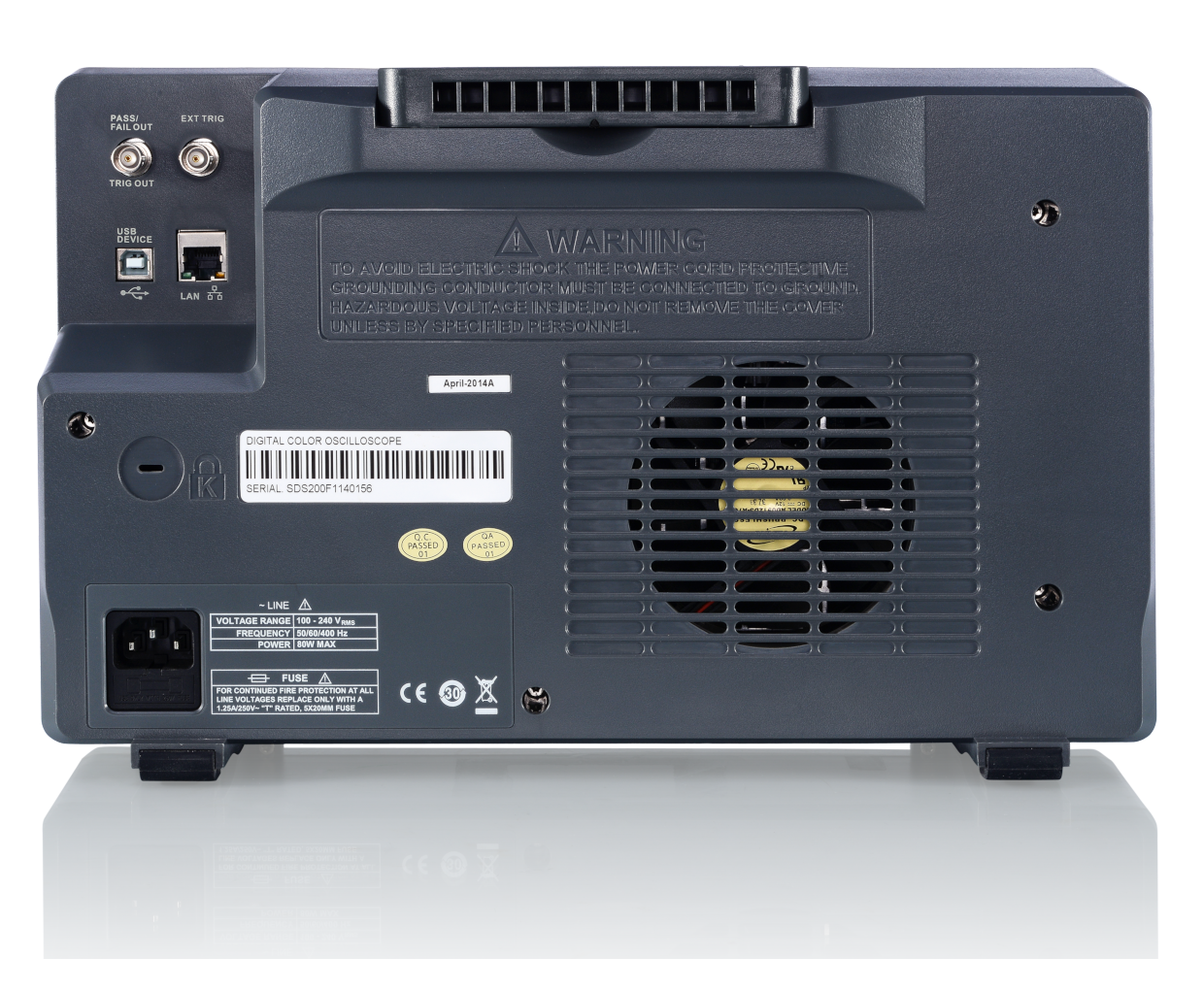

| 带宽 | 70 MHz 、100 MHz 、200 MHz、300 MHz |
| 实时采样率 | 2 GSa/s |
| 通道数 | 2/4 + EXT |
| 存储深度 | 140 Mpts/CH |
| 最高波形捕获率 | 500,000 wfm/s（Sequence模式） |
| 垂直分辨率 | 8 bit（ERES 模式下，等效分辨率可达11 bit） |
| 输入阻抗 | 1 MΩ || 20 pF,50 Ω |
| 时基范围 | 1.0 ns/div ~ 50 s/div ROLL: 50 ms ~ 50 s/div |
| 触发类型 | 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video） |
| 串行数据解码类型 | IIC, SPI, UART/RS232, CAN, LIN |
| 16路数字通道（选配） | 最高采样率 500 Msa/s，存储深度 14 Mpts/CH |
| 数学运算 | A +B、A-B、A*B、A/B、FFT、Diff、Intg、Sqrt |
| 自动测量 | 37 种自动测量功能，支持测量统计、Gating 测量、Math测量、History 测量和 Ref 测量 |
| 外部存储 | 位图存储（.BMP）、CSV、二进制波形数据（.BIN）、设置存储（.SET）、Matlab 数据文件（.DAT） |
| 接口 | USB Host、USB Device、LAN、Pass/Fail、Trigger Out |
| 屏幕 | 8 英寸 TFT-LCD 屏，分辨率 800*480 |
| 最大输入电压 | 1 MΩ ≤ 400 Vpk(DC + Peak AC <=10 kHz) 50 Ω ≤ 5 Vrms |
| 尺寸 | 352 mm * 128 mm * 224 mm（长、宽、高） |
| 重量 | 2 通道净重 3.4 Kg，4 通道净重 3.6 Kg 2 通道毛重 4.9 Kg，4 通道毛重 5.2 Kg |
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
垂直分辨率 ：
参考价(含税)
SDS2304X（停产）
300 MHz
4
2 GSa/s
500,000 wfm/s
140 Mpts
￥18,480
SDS2302X（停产）
300 MHz
2
2 GSa/s
500,000 wfm/s
140 Mpts
￥14,280
SDS2204X（停产）
200 MHz
4
2 GSa/s
500,000 wfm/s
140 Mpts
￥13,580
SDS2202X（停产）
200 MHz
2
2 GSa/s
500,000 wfm/s
140 Mpts
￥9,980
SDS2104X（停产）
100 MHz
4
2 GSa/s
500,000 wfm/s
140 Mpts
￥10,280
SDS2102X（停产）
100 MHz
2
2 GSa/s
500,000 wfm/s
140 Mpts
￥ 7,280
SDS2074X（停产）
70 MHz
4
2 GSa/s
500,000 wfm/s
140 Mpts
￥ 9,480
SDS2072X（停产）
70 MHz
2
2 GSa/s
500,000 wfm/s
140 Mpts
￥ 7,080
