产品简介
SDS1000X/X+系列提供50 MHz至200 MHz的带宽，满足基础电子测量的需求。
主要特性
- 带宽 50 MHz、70 MHz、100 MHz、200?MHz
- 实时采样率高达 1 GSa/s
- 存储深度高达 14 Mpts
- 波形捕获率高达400,000 wfm/s（sequence模式）
- 集成逻辑分析仪和信号源功能

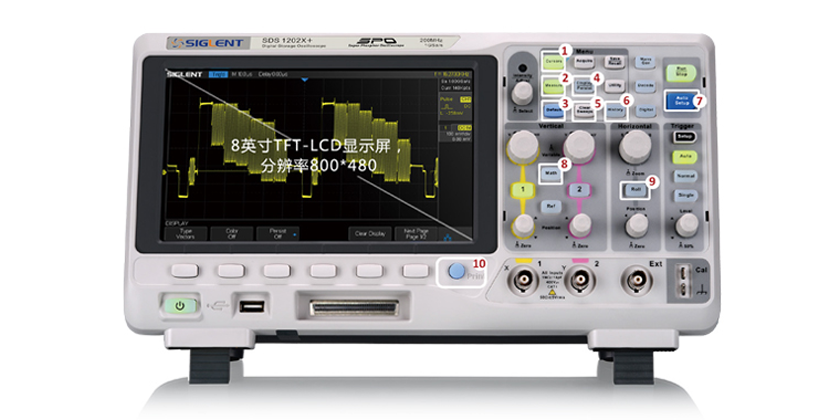

SDS1000X/SDS1000X+ 系列配备8英寸TFT-LCD显示屏，分辨率800*480，把用户最常用的功能做成了便捷化一键式操作，共计10种。
分别为光标（Cursors）,测量（?Measure）, 默认设置（Default）, 辉度显示（Persist）, 清除波形（Clear Sweeps）, 历史模式（History）, 自动设置（Auto Setup）, 数学运算（Math）, 滚动模式（Roll） 和 一键打。≒rint）。

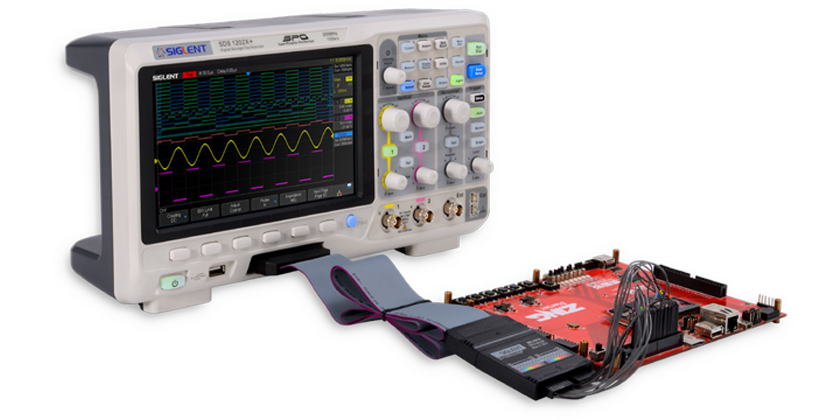

SDS1000X+ 系列示波器集成了16通道数字逻辑分析仪功能用户可以在同一台仪器对多达18个通道信号进行采集、触发和时序分析，为混合信号测试提供了完整的解决方案。
此外，SDS1000X+ 标配了25 MHz 函数/任意波形发生器，集成了10种常用波形，用户也可以通过EasyWave上位机软件编辑任意波形。

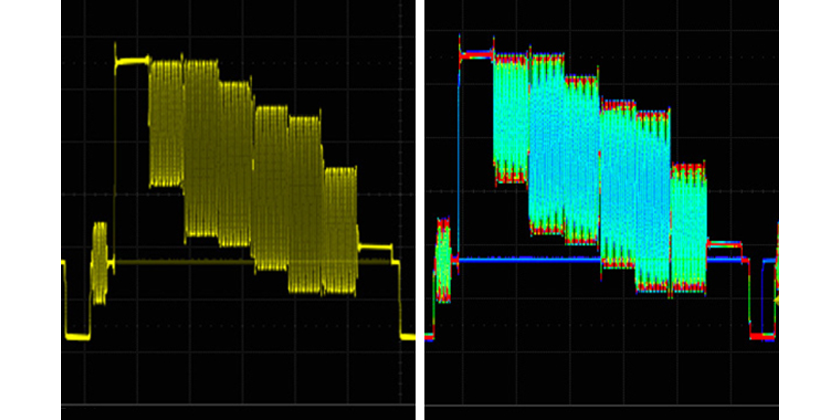

辉度显示? ?SPO 显示技术是高刷新率和多帧叠加的结果，当单位时间内，某一像素点出现的波形概率越高，该像素点就越亮，反之越暗。
色温显示? ?以颜色的冷暖程度表示波形的出现概率，色度值越暖，波形出现概率越高。

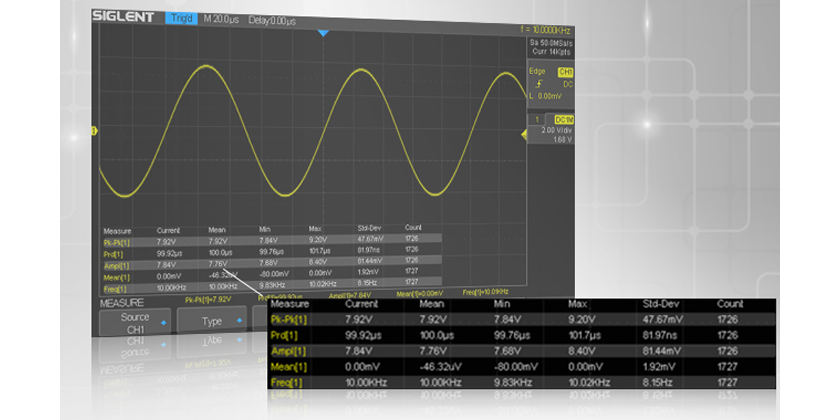

SDS1000X/SDS1000X+ 支持37种参数自动测量和统计。
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差，最大可同时测量统计五种不同的参数。支持Gating测量、Math测量、History测量和Ref测量。
| 对比数据 | SDS1000X/X+（停产） | Tektronix MSO/DPO2000B |
|---|---|---|
| 模拟带宽 | 70 - 200 MHz | 70 - 200 MHz |
| 通道数 | 2 | 2/4 |
| 最高实时采样率 | 1 GSa/s | 1 GSa/s |
| 最高波形捕获率 | 60,000 wfm/s | 5,000 wfm/s |
| 最大存储深度 | 14 Mpts | 1 Mpts |
| 辉度及色温显示 | 256级辉度及色温显示 | 仅支持辉度显示 |
| 垂直灵敏度 | 500 uV/div ～10 V/div | 2 mV/div-5 V/div |
| 分段存储功能 | 支持，80,000 段 | 不支持 |
| 历史波形记录及分析 | 支持，80,000 帧 | 不支持 |
| 信号源功能 | 标配，25 MHz | 不支持 |
| 屏幕 | 8英寸（800*480） | 7英寸 （480*234） |
| 价格 | ￥4,480 起 | class="elementor-heading-title elementor-size-default",550 起 |
*注:以上价格及参数于2019年7月19日在各品牌官网采集，如有出入，以其官网为准
