动态测试功能使负载根据设定的规则在两种设定参数间进行切换，从而测试被测设备的动态特性。SDL1000X在CC动态模式下频率最高可以设置为25 kHz，配合电流探头可以高速跟踪电流变化，分析电流波形。在CV模式下可以快速稳定设置电压，从而测试出电源的快速输出能力，如果瞬时功率超过保护设定值，会进入保护状态。
Program 功能可以模拟CC、CV、CR、CP、LED五种测试。通过对列表步数、存储、触发等参数进行设定，负载可以模拟总共可以编辑10个测试文件，每个测试文件最多支持 50 步。

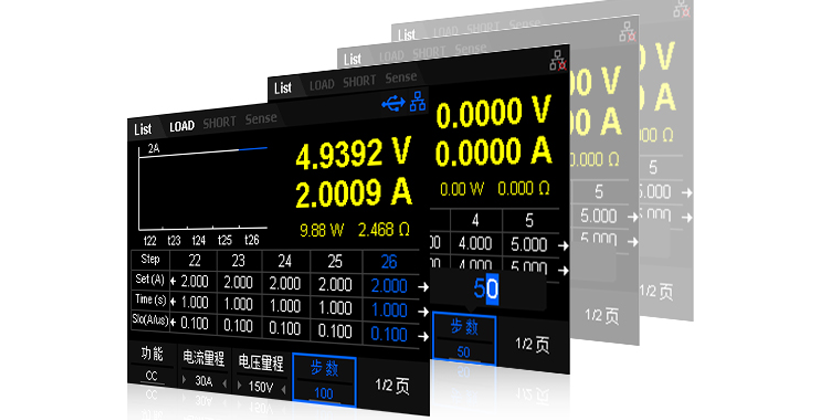

List 功能支持负载搭建多步的，定时的，不同带载状态的测试环境。通过编辑单步的步值、脉宽和斜率，负载可以生成多种复杂的序列组合，以满足不同的测试需求。
SDL1000X在传统CR模式的基础上，增加了二极管的导通电压设置，可以模拟真实二极管的工作状态，测得LED测试时的涟波电流。
Battery测试功能可以有效反映电池的可靠度及剩余寿命。使用CC、CP、CR模式，通过设置终止电压、放电容量和放电时间等终止条件，从而对电池进行放电测试。
| 对比数据 | SDL1000X | 泰克 2380-120-60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输出 | 150 V /30 A /200-300 W | 120 V/ 60 A/ 250 W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作模式 | CC/CV/CP/CR | CC/CV/CP/CR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CV模式精确度 | ±(0.05% + 0.025%FS) | ±(0.05% + 0.025%FS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CC模式精确度 | ±(0.05% + 0.05%FS) | ±(0.05% + 0.1%FS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CR模式精确度 | 0.01% +0.0008 s | 0.01% +0.0008 s | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CP模式精确度 | 0.1% + 0.1%FS | 0.2% + 0.2%FS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 回读分辨率 | 0.1 mV/0.1 mA | 0.1 mV/0.1 mA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电流上升速率 | 0.001 A/μs~2.5 A/μs | 0.001 A/μs~2.5 A/μs | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最大动态频率 | 25 kHz | 25 kHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 保护功能 | 过压/过流/功率过载/温度过高/反向电压保护 | 过压/过流/功率过载/温度过高/反向电压保护 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 趋势图功能 | 支持 | 不支持 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测试功能 | 短路/电池/CR-LED/OCP/CPP | 电池/CR-LED/电压上升下降时间/OCP/OPP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电压/电流监控 | 支持 | 支持电流监控 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 补偿功能 | 支持 | 不支持 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| List功能 | 支持 | 支持 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

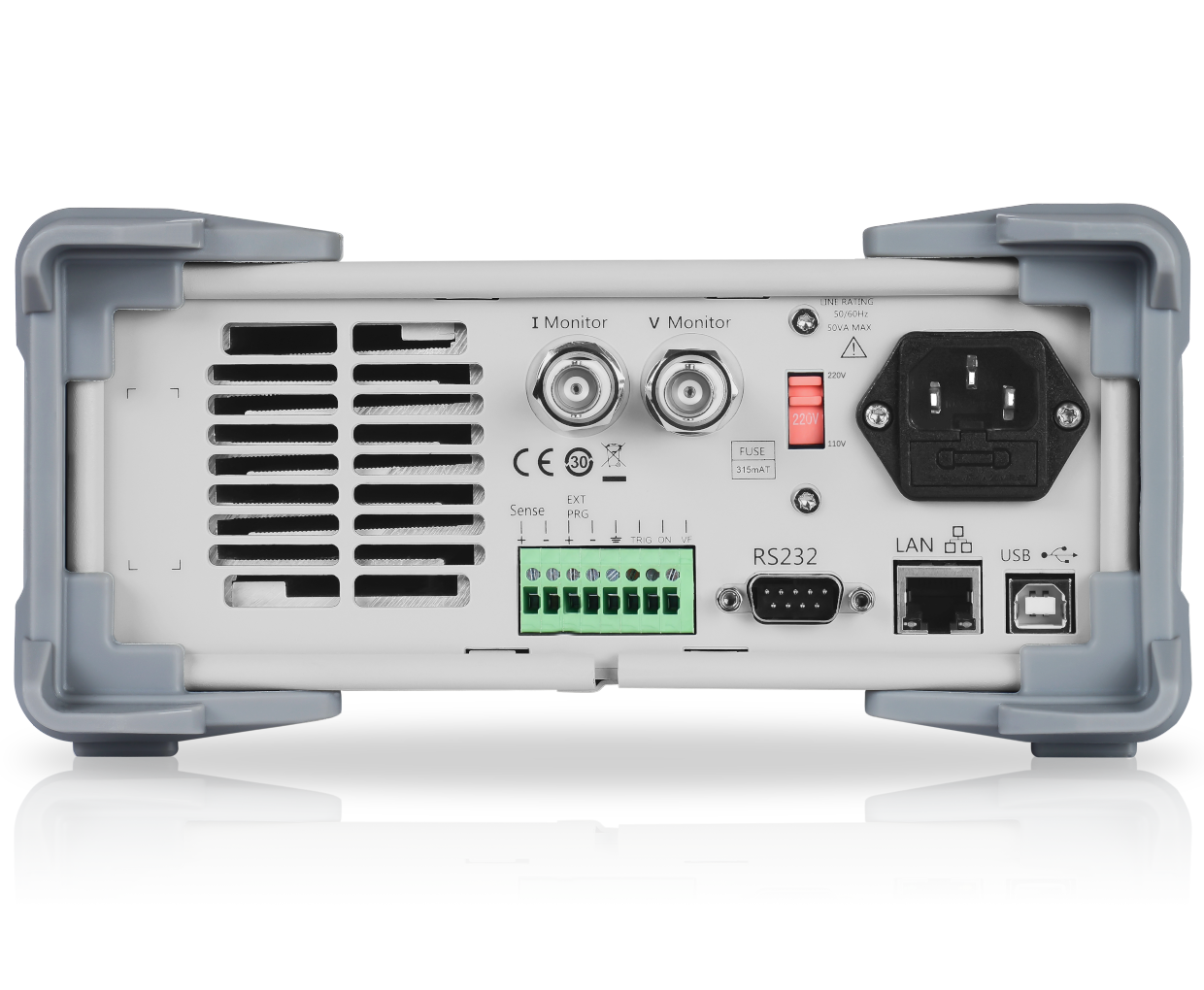

| 接口 | RS232/USB device/LAN/ USB-GPIB(选配) | GPIB、USB device、RS232 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屏幕 | 3.5 英寸 TFT-LCD | VFD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 价格 | ￥4,080 起 | SDL1000X系列

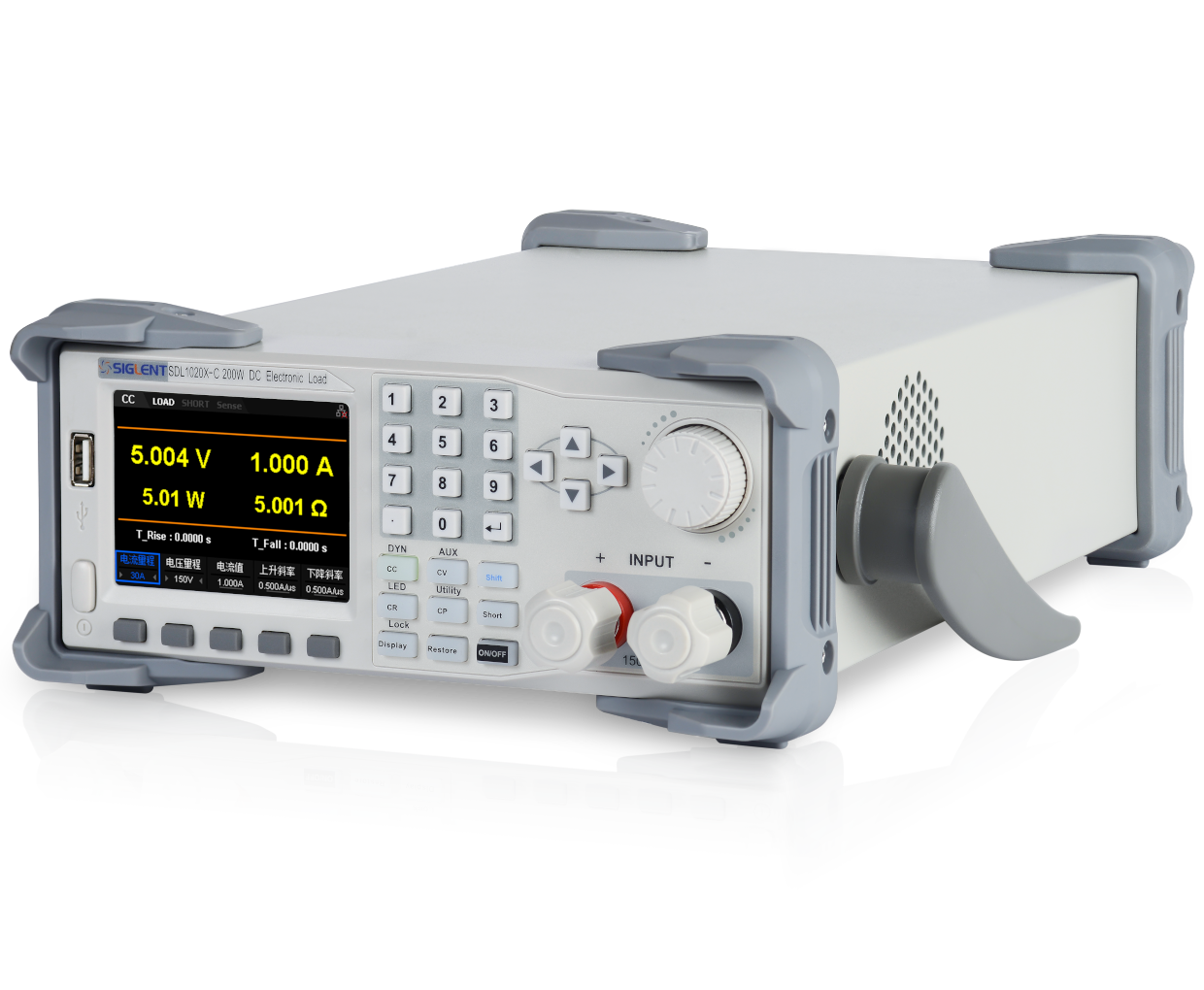

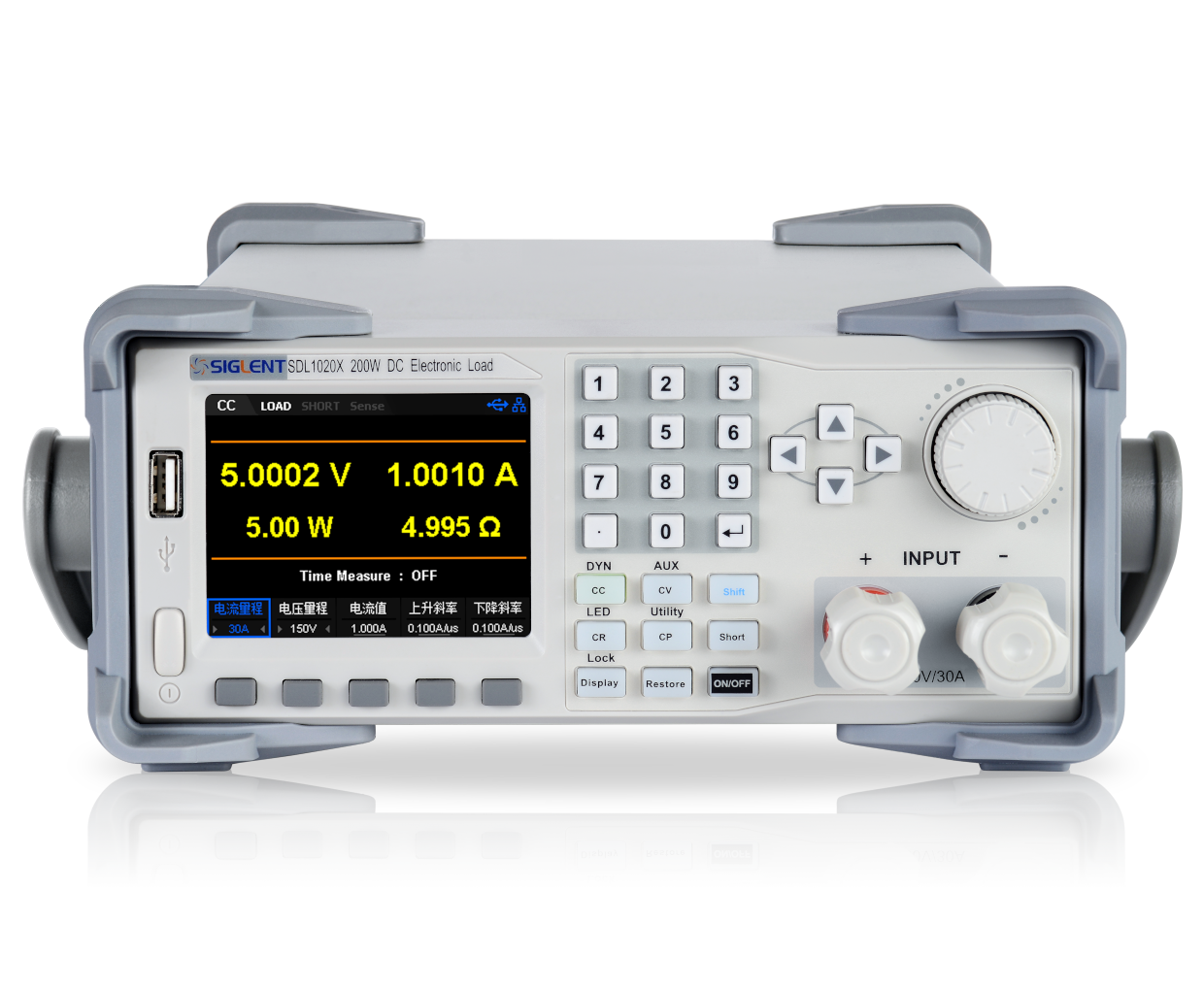

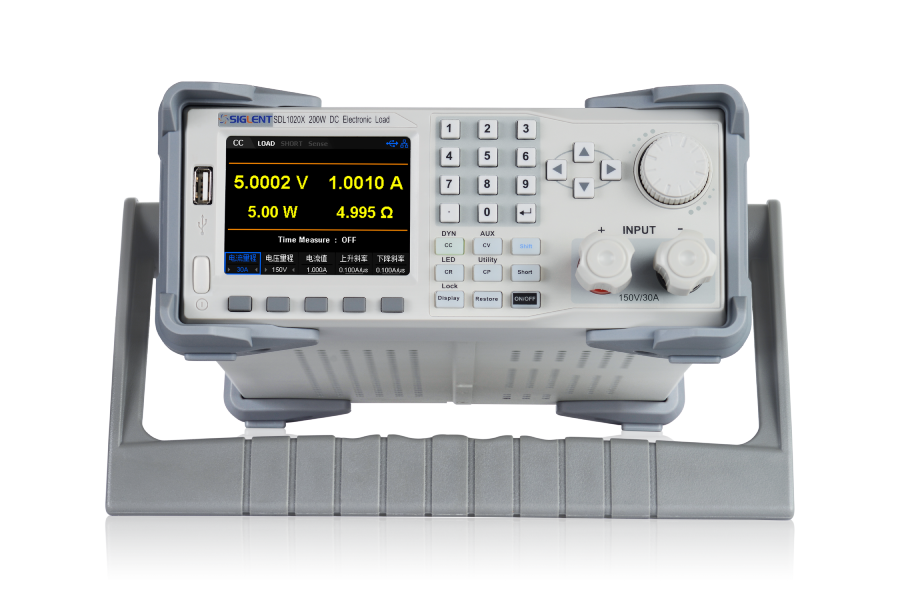

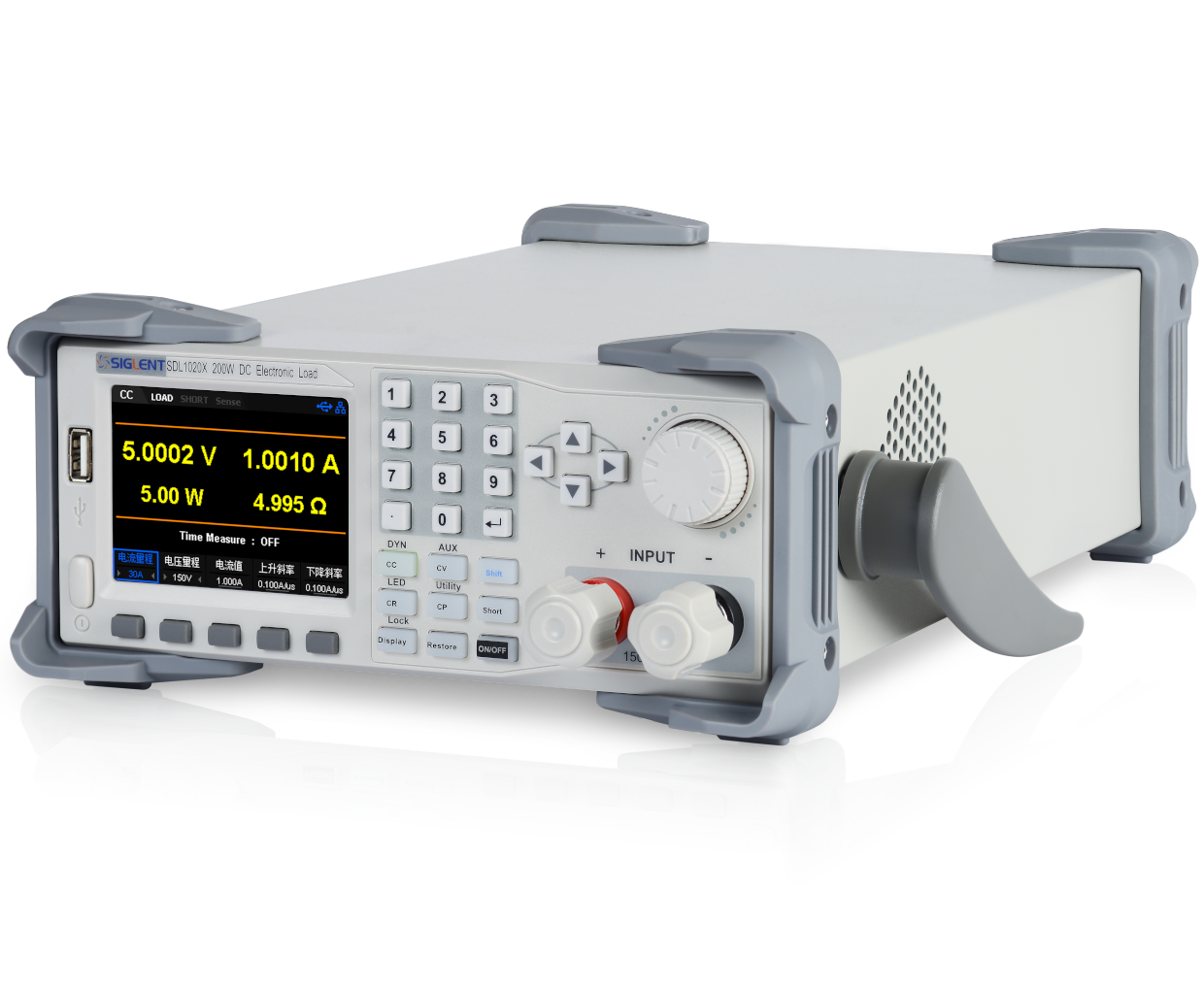

SDL1000X最大输入 DC 150 V/30 A 回读分辨率 0.1 mV/0.1 mA 最大总功率 200 W/300 W
SDL1000XSDL1000X产品简介SDL1000X系列高性能可编程电子负载，专为满足高精度测试需求设计。支持DC 150 V/30 A，最大总功率可达300 W/200 W，适合多种测试场景。其核心特性包括可调电流上升/下降速率高达0.001 A/μs~2.5 A/μs，确保测试精准快速。该系列提供四种静态/动态模式（CC/CV/CP/CR），特别是CC动态模式下的连续、脉冲及翻转模式，为动态测试提供强大支持。 主要特性
产品优势优良的动态特性，可仿真电流高速变化动态测试功能使负载根据设定的规则在两种设定参数间进行切换，从而测试被测设备的动态特性。SDL1000X在CC动态模式下频率最高可以设置为25 kHz，配合电流探头可以高速跟踪电流变化，分析电流波形。在CV模式下可以快速稳定设置电压，从而测试出电源的快速输出能力，如果瞬时功率超过保护设定值，会进入保护状态。 支持50步自动编程测试Program 功能可以模拟CC、CV、CR、CP、LED五种测试。通过对列表步数、存储、触发等参数进行设定，负载可以模拟总共可以编辑10个测试文件，每个测试文件最多支持 50 步。 支持100步列表测试List 功能支持负载搭建多步的，定时的，不同带载状态的测试环境。通过编辑单步的步值、脉宽和斜率，负载可以生成多种复杂的序列组合，以满足不同的测试需求。 CR-LED测试功能SDL1000X在传统CR模式的基础上，增加了二极管的导通电压设置，可以模拟真实二极管的工作状态，测得LED测试时的涟波电流。 电池测试功能Battery测试功能可以有效反映电池的可靠度及剩余寿命。使用CC、CP、CR模式，通过设置终止电压、放电容量和放电时间等终止条件，从而对电池进行放电测试。 产品参数
*注:以上价格及参数于2024年1月10日在各品牌官网采集，如有出入，以其官网为准
